什么是瓦斯繼電器？

       瓦斯繼電器是變壓器重要的主保護，安裝在變壓器油枕下的油管中。瓦斯繼電器（又稱氣體繼電器）是變壓器所用的一種保護裝置，裝在變壓器的儲油柜和油箱之間的管道內，利用變壓器內部故障而使油分解產生氣體或造成油流涌動時，使氣體繼電器的接點動作，接通指定的控制回路，并及時發出信號告警（輕瓦斯）或啟動保護元件自動切除變壓器（重瓦斯）。

瓦斯繼電器校驗儀的意義？

       瓦斯繼電器檢驗儀主要用來校驗瓦斯繼電器是否存在隱患，以及能否正常工作。瓦斯繼電器校驗儀用于電力系統檢驗變壓器的重瓦斯保護動作流速、輕瓦斯保護動作容積和氣體繼電器密封試驗，及檢驗壓力釋放閥的開啟和關閉壓力，用模擬變壓器內故障，測瞬時脈沖流速值的壓差法，微機測控，數碼顯示，自動打印。功能齊全，測試準確可靠。應用范圍廣，解決了無法在變壓器安裝現場進行氣體繼電器、壓力釋放閥校驗的難題。

下面是我公司自主研發生產的一款HKWSJ-II瓦斯繼電器效驗儀：

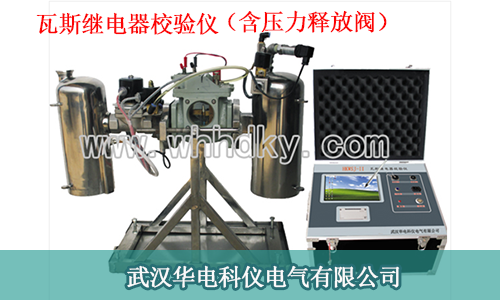

（HKWSJ-II 瓦斯繼電器校驗儀（含壓力釋放閥））

產品概述



    HKWSJ-II瓦斯繼電器效驗儀是一種電力變壓器用氣體繼電器流速定值、容積值、密封壓力，壓力釋放閥開啟、關閉檢測的專用設備。該檢測儀采用了先進的微控制技術，通過檢測高精度壓力傳感器，模擬變壓器內部故障時，瞬時爆破脈沖壓力方法計算出流速定值，以達到檢測氣體繼電器重瓦斯保護動作；采用精密容器結合微壓傳感器，檢測氣體繼電器內部排除液體體積方法計算出輕瓦斯容積值；通過模擬變壓器內部故障時壓力釋放閥保護動作過程，檢測壓力釋放閥開啟性能檢測、關閉性能檢測。



產品功能



●   使儀器在確保檢測精度前提下，采用了小型化的設計，便于現場檢測。

●   本檢測系統使用先進的微控制技術，使氣體繼電器和壓力釋放閥檢測系統集成一體化。

 使用環境

●   工作環境：10 — 40℃；相對濕度 < 85%；

●   電氣采用：AC220V，總功率170w；

●   控制系統：AC220V，功率50w；

●   執行系統：AC220V，功率120w。



產品技術參數



1、氣體繼電器檢測

●   流速檢測：0.5~1.6m/s，最小顯示分辨率0.01m/s，精度1.0級；

●   容積檢測：0~400ml，最小顯示分辨率0.1ml，最大誤差≤5%；

●   密封檢測：0~150KPa；最小顯示分辨率0.1KPa,精度1.0級；

●   試驗介質：#25變壓器油；

●   執行標準：DL/T540-94【氣體繼電器檢驗規程】氣體繼電器流速、容量、密封檢測。

 2、壓力釋放閥檢測

●   開啟檢測：0~150KPa，最小顯示分辨率0.1KPa，精度1.0級；

●   關閉檢測：0~120KPa，最小顯示分辨率0.1KPa，精度1.0級；

●   試驗介質：空氣；

●   執行標準：JB/T7060-2004【變壓器用壓力釋放閥試驗導則】壓力釋放閥開啟、關閉、檢測

3、電源:

a）電 源：AC220v,50HZ；

b）控制系統：功率150w；

c）執行系統：功率120w；

d）總功率：270w。

4 、儀器箱：

由于本系列產品的整機集成化程度高，產品共有三只鋁合金箱組成。

氣體繼電器檢測儀：  外形尺寸： 70×40×65cm，重量55kg；

b)微 機 測 控 箱：201外形尺寸：55×50×25cm，重量15kg；

c)壓力釋放閥檢測儀：外形尺寸：50×40×40cm，重量25kg。



HKWSJ-II瓦斯繼電器效驗儀 最新報價



    武漢華電科儀電氣有限公司是成立于2011年，自成立之初，一直致力于瓦斯繼電器效驗儀設計，研發，生產，銷售以及服務，是一家優質的生產廠家。

    HKWSJ-II瓦斯繼電器效驗儀是我公司自主的研發產品，您可以直接點擊右側的咨詢按鈕進行咨詢，也可以給我們留言，或者撥打客服電話：027-88933327   88933290 或  13163274270（售后服務）
