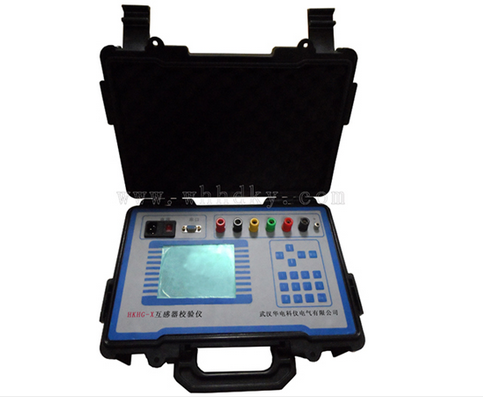

HKHG-X型中文大液晶互感器校驗儀，是一種新穎的自動化檢測儀器，它運用先進的電子技術，對互感器的誤差信號直接采集分解，并經適當運算后，將互感器的百分點、同相誤差、正交誤差同時以數字量顯示出來。儀器操作簡便，讀數直觀，測量迅速，能降低電能消耗，減輕勞動強度；體積小，重量輕，便于攜帶和現場測試；儀器能在5%定額工作電流（電壓）下進行測試；另外要求本公司也能生產檢測S級電流互感器和二次電壓為100/3V的電壓互感器校驗儀，此時儀器能在1%額定工作電流下測量電流互感器的誤差；在檢測過程中儀器能方便地隨時進行自校，以保證儀器的精度；關鍵元器件使用進口組件，質量穩定可靠，廣泛用于計量、供電等部門和互感器生產廠家，是開展互感器檢測的理想儀器。
HKHG-X型中文大液晶互感器校驗儀，可用于檢定準確度級次0.01級至10級,額定二次電流為5A、1A電流互感器和額定二次電壓為100V、100/V、150V（100/3V、220V）的電壓互感器。測量結果直接數字顯示,并可為用戶配上RSC232接口,方便地與計算機相聯。
在檢定互感器時，儀器可以隨時測量被檢互感器次級回路的阻抗或?qū)Ъ{的有功分量和無功分量。
在檢定互感器時，儀器能自動指示極性。當極性錯誤時，儀器能自動切斷差流（差壓）回路，確保儀器輸入電路安全。并發出報警，提示檢定人員注意。
設備可以作為直角坐標系交流電位計使用，測量交流小電流或交流小電壓。
設備可以與隔離PT及操作箱一起測量電壓互感器的二次壓降。
技術指標
★溫度:5℃--40℃ 相對濕度:<80%(25℃) 海拔高度:<2500m
電源頻率:50Hz±0.5 Hz 電源電壓:220V±5V
★測量范圍:
同相分量(%): 0.0001～200.0 分辨率:0.0001
正閃分量(分):0.001～700.0 分辨率:0.001
阻抗(Ω): 0.0001～20.0 分辨率:0.0001
導納： 0.0001～20.0 分辨率:0.0001
★基本誤差:
同相分量:ΔX=±（X×2%＋Y×2%）±Dx (有1級可選)
正交分量:ΔY=±（Y×2%＋X×2%×34.48）±Dy (有1級可選)
“X”、“Y”——儀器的顯示值
“Dx,Dy”——儀器的量化誤差
Dx=2, Dy=5
百分表：1.0級
1.電流互感器負荷箱
2.電壓互感器負荷箱
3.帶升流器精密電流互感器
用途
作為用來檢定比其低兩級或兩級以下準確等級的電流互感器,精密電流互感器是由一次繞組、二次繞組組成。
產品特點
用戶可按銘牌注明標準電流比進行校驗；
儀器帶腳輪，便于搬運。
4.自升壓精密電壓互感器
主要特點
10kV，0.05級電壓互感器是高電壓等級，高準確度的電壓互感器，可實現，校驗10kV， 0.1級以下的電壓互感器， 100V時可帶0.25VA的二次負荷，可完全滿足電壓互感器的檢定要求。
5.自升壓精密電壓互感器
主要特點
35kV，0.05級電壓互感器是高電壓等級，高準確度的電壓互感器，可實現，校驗35kV， 0.1級以下的電壓互感器， 100V時可帶0.25VA的二次負荷，可完全滿足電壓互感器的檢定要求。
6.雙調壓器控制箱
7.大電流導線
技術指標
按DL/T668－1999《測量用互感器檢驗裝置》的要求，最大輸出容量應與升壓（升流）器的輸出容量相匹配，以保證在輸出端按不同負荷時，調節器的輸出比測量范圍大10％。
大電流導線：
1000A*3m*2根
500A*3m*2根
250A*3m*2根
100A*3m*2根
8.二次電流電壓線
用途：用于設備相互間的聯接。
9.互感器校驗軟件用途：用于上機操作。
