HKWS-ZJ型SF6微水在線監控系統

產品技術規范書

設備名稱：SF₆ 微水在線監控系統
型    號：HKWS-ZJ
數    量：1臺套
生產廠家：武漢華電科儀電氣有限公司


一、HKWS-ZJ型SF6微水在線監控系統系統簡介

   隨著我國電力行業的快速發展，SF₆技術的廣泛應用以及智能電網建設的迫切性，急需解決SF₆電氣設備的在線綜合監控技術。

SF₆氣體由于其固有的特性，目前是較為理想的絕緣及滅弧介質。但其微水含量、氣體密度等等都會對設備的運行、人員的安全、電網的可靠帶來直接的影響。因此對SF₆電氣設備的微水含量、氣體壓力的監測一直是相關行業對設備監測的一個重要的組成部分。有關部門相繼制定了相關標準對SF₆氣體質量、特別是微水含量進行嚴格控制。電力部推薦標準《電力設備預防性試驗規程（DL/T596-1996）》、國家標準《六氟化硫電氣設備中氣體管理和檢驗導則（GB/T 8905-1996）》以及IEEE標準《IEEE Guide for Moisture Measurement and Control in SF₆ Gas-Insulated Equipment（IEEE Std 1125-1993）》對水分的控制均采取水分對SF₆氣體體積比的形式。

SF₆在線式智能綜合監控系統改變了傳統的費時費力、并且污染環境的離線測量方式，實時準確的測量SF₆氣體多項指標，為電網的智能建設打下了堅實的基礎。


二、HKWS-ZJ型SF6微水在線監控系統系統特點

     HKWS-ZJ系列數字式高精度SF₆在線式智能綜合監控系統是本公司根據國家智能電網發展要求而設立的重點項目，該系列產品采用最新遙測遙感技術和后臺計算機技術于一體，外觀小巧,可實現高精度測量、計算機后臺處理、海量的歷史數據存儲等功能，適用于各種電壓等級的SF₆斷路器、GIS、AIS等設備SF₆氣體的微水、壓力和溫度的在線測量，實現無排放、環保、安全、實時、遠程等先進的動態監控，以滿足電力配網自動化和設備狀態檢修的需要,為電網的智能化建設預留接口。該系列產品技術領先，填補了國內空白，獲得多項專利。

功能：
●        無排放，環保，經濟，安全，可靠
●        在線監測SF₆斷路器或組合電器中微水、壓力、溫度等參數
●        實現微水的壓力與溫度補償，使微水?dāng)?shù)據真實可靠
●        采用具有多種專利技術和自校準功能的傳感器
●        采集單元能在不影響主設備狀態下投運、退出，不影響主設備的正常運行
●        采集單元內部運用內循環技術，大幅提高采樣精度
●        內置密度繼電器無源輸出，可設閉鎖/報警/超壓的動點值
●        全封閉設計，防水防塵，抗高頻干擾，適用于室內外
●        多種閥門接頭，安裝拆卸方便，節省維護費用


三、HKWS-ZJ型SF6微水在線監控系統系統結構

    系統由主機、采集單元、后臺軟件及擴展構件組成。主機和采集單元之間通過電纜連接。采集單元通過三通閥門與被監控的設備相連，同時提供設備補氣口，采集單元內部的采樣池也采用了內循環技術,可實時測量設備內SF₆的微水、壓力和溫度等相關參數,實現實時顯示及與主機的通訊和數據交換。主機在分時提取了各個采集單元的數據后，將數據上傳至后臺計算機處理，同時可接受后臺的指令，實現實時采樣等動作。

系統主機
系統主機用于現場的的數據采集、記錄。采用彩色TFT液晶顯示，字跡清晰，顯示現場某號開關A、B、C相SF₆氣體的水分、溫度、壓力等內容一目了然，可預設門限輸出報警、閉鎖信號，通過RS485與后臺進行數據通信。

采集單元
 SF₆采集單元為智能綜合型，內部采樣池能在運行中按要求進行循環，本體通過專用的SF₆閥門連接被監控的設備，同時本體提供一個補氣接口，保持設備接口不變，采集單元可實時測量設備內SF₆的微水、壓力和溫度等相關參數并通過RS-485通訊模塊傳輸至系統主機或后臺計算機。

后臺軟件
 在系統主機分析采集數據后，遠程遙控遙測等功能，海量存儲的數據中心，繪制狀態變化趨勢圖，也可將監測數據實時上傳至變電站、城市中心乃至更上級監控中心，真正實現智能電網基礎設施的建設。
1.軟件系統采用中文界面，容易學習操作。
3.數據歷史查詢、趨勢分析、缺陷信息統計功能
5報警功能
 6參數設置功能
 7系統管理權限控制


四、HKWS-ZJ型SF6微水在線監控系統系統方案

方案1:

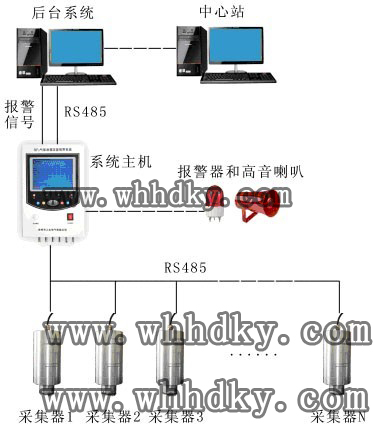

一臺系統主機，六個采集單元，后臺軟件及可選附件組成。系統結構圖如下所示，系統配置表見表1。

型號	類別	數量	備注
	系統主機	1個	可選
	采集單元	n個	必選
	三通接頭	n個	必選
	電纜	若干	必選
	報警器和高音喇叭	1套	可選
	后臺監控軟件	1套	可選
特點	外形簡潔美觀，控制功能豐富。
適用場合	各種電壓等級的 SF6開關、組合電器（GIS）及其他SF6設備數量較多、需要與遠動通訊的場所。

表1  系統配置表
方案2:
一臺系統主機(可選)，六個采集單元，六個顯示單元，后臺軟件及可選附件組成。系統結構圖如下所示，系統配置表見表2。

型號	類別	數量	備注
	系統主機	1個	可選
	顯示單元	6個	可選
	采集單元	6個	必選
	三通接頭	6個	必選
	電纜	若干	必選
	報警器和高音喇叭	1套	可選
	后臺監控軟件	1套	可選
特點	外形簡潔美觀，可現場單點顯示所有監控數據。
適用場合	各種電壓等級的 SF6開關、組合電器（GIS）及其他SF6設備數量較多、需要與遠動通訊的場所。

表2  系統配置表


五、HKWS-ZJ型SF6微水在線監控系統技術指標

濕度指標：
測量范圍：-60 ℃～＋20 ℃
測量精度：± 2
報警門限：50~500ppm(可調)
壓力指標：
測量范圍：0.0～0.8MPa 或定制
測量精度：±5％ F.S.
報警門限：0.45 MPa (可調)
閉鎖門限：0.40 MPa (可調)
溫度指標：
測溫范圍：-40 ℃～＋80 ℃
溫度測量精度：± 0.5℃
其它指標：
報警觸點容量：AC 220V/7A，常開、常閉
通訊接口：隔離型RS-485
電源電壓：24VDC 或 85V～265V AC
工作環境：溫度:-30 ℃～＋65 ℃    濕度:≤95％RH
絕緣性能：外殼與電源間：>10MΩ
抗電強度：外殼與電源間：>2000V
電磁兼容特性：快速瞬變脈沖群 GB/T17626.4-1999 3級
雷擊（浪涌）： GB/T17626.5-1999 3級
