SF6氣體泄漏在線監控報警系統組成及操作

一、SF6氣體泄漏在線監控報警系統簡述

         HKXJ- O₂ -1000 SF₆氣體泄漏在線監控報警系統是根據當前電力系統強調安全生產的形勢，為在安裝有SF₆設備的配電裝置室的工作人員提供人身健康安全保護而設計、開發的智能型在線SF₆環境監測系統。
         HKXJ- O₂ -1000 SF₆氣體泄漏在線監控報警系統采用最新傳感器技術，選用進口高穩定的氧氣和SF₆氣體傳感器，實時檢測環境空氣中SF₆氣體含量和氧氣含量，當環境中SF₆氣體含量超標或缺氧，能實時進行報警，同時自動開啟通風機進行通風，并具有溫濕度檢測、工作狀態語音提示、遠傳報警、歷史數據查詢等諸多豐富功能。

二、SF6氣體泄漏在線監控報警系統組成

根據每個產品部件在系統中所起的不同作用，整個系統設備可以分為：系統主機、采集器、外圍設備和上位PC機四個部分。以下根據上述分類對產品選型和設計進行說明。

1、 SF₆氣體泄漏在線監控報警系統主機

       HKXJ- O₂ -1000 SF₆氣體泄漏在線監控報警系統主機接收采集器的傳送的數據，同步顯示，并進行分析處理，與固定標準參數進行對比后作出判斷。同時主機能與上位PC機進行通信，接受PC發來的控制命令或者把數據上傳到PC便于遙測、遙控以及存儲。當采集數據超過設定限值時，主機自動運行各項控制程序，啟動外圍設備進行工作，包括聲光、語音報警、通風等。另外主機可以自行對環境的溫濕度進行測量，以便對相關數據補償、修正。

• 安裝方式：壁掛式或屏柜式
• 采集器連接最大數量：31只（可根據用戶需求調整）
• 外型尺寸：800×600×2360（mm）（屏柜式）
• 外觀尺寸是400*270*85（mm）(壁掛式)
• 報警輸出方式：常開觸點（無源）、RS485通訊
• 特點：外形簡潔美觀，控制功能豐富。液晶顯示現場監測環境數據，帶強制風機排風、報警時自動啟動風機排風和遠動報警輸出，可以通過主機自帶的功能鍵設置報警點、風機定時排風功能、查閱歷史數據，并能通過RS485與計算機進行通訊。遠動也可通過RTU向主機查閱監控數據或控制風機啟動。

2、SF6氣體、氧氣體采集器（四個標配）

內含SF6氣體、氧氣體傳感器，檢測環境中SF6氣體和氧氣含量，采集數據直接傳送至系統主機進行顯示、分析、處理。


• 安裝方式：固定在SF₆氣體易漏部位低位區
• 外型尺寸：181×108×50（mm）

3、溫濕度采集器


內含溫度、濕度傳感器，檢測環境中溫度和相對濕度，采集數據直接傳送至系統主機進行顯示、分析、處理。

• 安裝方式：固定在RB-5200型SF6氣體、氧氣體采集器同環境處
• 外型尺寸：181×108×50（mm）

4、監控系統


• 數據采集、處理功能；
• 事件報警功能；
• 事故追憶功能；
• 實時曲線，歷史曲線功能；
• 數據報表功能；
• 遠程控制功能；

• 設備信息管理功能。

5、風機控制器

    功能：接受主機的風機控制信號，控制單相（AC220V）風機啟動和停止。

• 控制功率：220V，20A
• 外型尺寸： 85×120×50（mm）

6、通風機


• 產品類型：直道式、彎道式
• 工作電源：AC220V
• 電機類型：普通型、防爆型

7、報警燈


• 部件組成：JD701-L03R/22  警燈發光管

             B01            接線座
             C-3            安裝底座
             A01            裝飾蓋

三、SF6氣體泄漏在線監控報警系統監控界面簡介

HKXJ- O₂ -1000監控系統基于Window2000/WindowNT操作系統，硬件以工控機或高檔PC機為主，軟件設計中采用了分層設計、組件化、標準化、開放式等先進的軟件開發思想，為用戶提供了可靠、安全、易于操作的監控系統平臺。
系統采用全圖形的人機界面，具有接線圖組態功能，界面美觀，符合現場人員操作習慣。各功能節點機具有統一的操作形式，易學、易于操作。

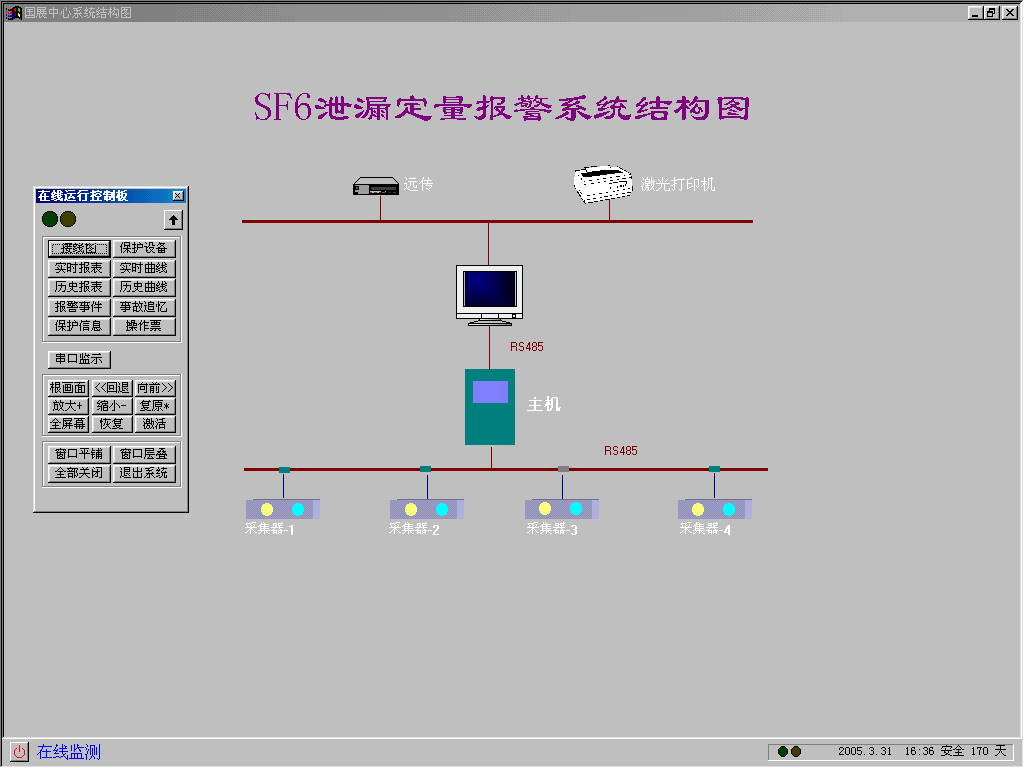

HKXJ- O₂ -1000監控系統主接線圖及采集器顯示示例如下：



四、SF6氣體泄漏在線監控報警系統主要組件圖片
