全自動高精度智能型工頻耐壓試驗裝置過壓過流保護

一、產品概述

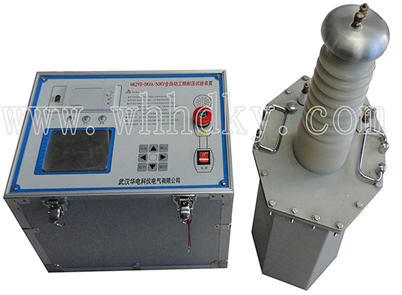

      HKYZD-5kVA/50kV 全自動工頻耐壓試驗裝置是根據國家最新電力行業標準而設計的、性能先進的智能型耐壓試驗設備，用于對各種電器產品、電氣元件、絕緣材料等進行規定電壓下的絕緣強度試驗，以考核產品的絕緣水平，發現被試品的絕緣缺陷，衡量過電壓的能力。廣泛應用于電工制造部門、電力運行部門、科研單位和高等院校。

二、產品特點

1.320×240液晶顯示器、高速熱敏打印機。
2.高壓電壓、高壓電流、低壓電壓、低壓電流4路測量方式，高精度傳感器和高性能14位AD采集芯片。
3.人機對話全鍵盤操作方式，智能化工作全過程，任選自動方式和手動方式。
4.實時顯示高壓電壓、高壓電流、低壓電壓、低壓電流，時間及耐壓結果，顯示直觀明了。
5.完善的過壓、過流保護，任意設定輸出電壓、高壓電流上限、低壓電流上限和計時時間。
6.具有回零檢測功能，回零確定后才可進行試驗，安全可靠。
7.具有絕緣電阻測試功能，直接反映被試品絕緣強度。
8.逼近式調壓算法，到達設定電壓后自動耐壓計時，計時結束后自動降壓回零。
9.超過設定高壓電流或低壓電流時自動切斷電壓輸出，降壓回零，并發生聲光報警。
10.精良的軟硬件抗干擾設計，多種抗干擾手段，適應惡劣電磁環境。
11.自動錯誤診斷，易于發現和解決問題。
12.可選配無線遙控控制功能、遠程通信、門聯鎖警燈警鈴、外接分壓器校驗接口等。

三、設備組成

1、選型配置

標準配置

□ 分體式

操作部分： □箱式(不大于5kVA) 容量： 5   kVA 輸入：□AC220V

試驗變壓器： □交直流 □油變 容量： 5  kVA 輸出：AC 50 kV/DC 70 kV

四、技術指標

1、使用條件：

（1）工作場所應無嚴重影響絕緣的氣體、蒸汽、化學性塵埃及其它爆炸性和腐蝕性介質。
（2）環境溫度  -20～+50℃
（3）環境濕度     ≤85% RH（無凝結水）

2、控制箱（臺）參數：（常規參數見下表）

（1）計時范圍：0-999S
（3）電壓精度  ≤1.5% ±1個字(F.S)
（4）電流精度  ≤1.5% ±1個字(F.S)

規格	容量	輸 入 電 源			輸  出 電 壓		重量（kg）
		相數	（V）	（A）	（V）	（A）
5/220	5	1	220	25	0-250	20	18

3、試驗變壓器參數：（常規參數見下表）

規格

容量 kVA

低壓側

高壓側

高壓側（交直流變壓器）

測量變比

60分鐘溫升℃

阻抗電壓％

空載電流 ％

質量 kg

電壓 V

電流 A

交流輸出

直流輸出

電壓kV

電流 mA

電壓kV

電流 mA

5/50

5

200

25

50

100

70

71.4

500

50

10

<4

52


五、全自動工頻耐壓試驗裝置系列產品推薦：
HKZYD-5KVA/50KV全自動工頻耐壓試驗裝置：http://www.kcj88.com/products/naiya/201902100.html
HKYD-10KVA/100KV 全自動工頻耐壓試驗裝置：http://www.kcj88.com/products/naiya/20190295.html
HKYD系列工頻耐壓試驗裝置：http://www.kcj88.com/products/naiya/20190293.html
更多耐壓系列產品推薦：http://www.kcj88.com/products/naiya/
更多訪問：http://www.kcj88.com/
六、HKZYD-5KVA/50KV全自動工頻耐壓試驗裝置產品報價：
         HKZYD-5KVA/50KV全自動工頻耐壓試驗裝置是我公司自主研發生產的產品，同時還配備完善的技術培訓指導與售后維修服務。產品具體詳情或價格您可以點擊左側咨詢按鈕向我們咨詢，或者撥打“027-88933327或者13163274270”，我們會竭誠為您提供最優質的服務。
