斷路器動特性帶電快速診斷分析儀生產廠家

一、產品概述
      斷路器帶電分析儀是專用于斷路器機構狀態監測的裝置，根據DL/T846.3-2004、GDW11366-2014標準。斷路器在運行中，通過斷路器分（或合）閘線圈的電流、電壓、時間、速度等波形曲線圖譜分析，對斷路器操作機構的狀態做出診斷，如：機構卡澀、油脂固化凝結、分/合閘線圈狀態、輔助點失效、蓄電池穩定、合（分）閘時間、三相不同期性等。

二、儀器特點

1. 本儀器（斷路器帶電分析儀）為工控機，主板基于CortexTM-A8，主頻1GHZ，閃存1GB，開機速度快僅需16秒。
2. 進口8.4寸彩色觸摸屏，windows操作系統，人性化操作界面直觀，便于現場操作人員使用。
3. 存儲容量大，可保存30000組數據。
4. 支持中英文輸入。
5. 配備U盤接口，直接把數據保存到U盤，傳到計算機，也可以在計算機中建立數據庫（如變電站名、線路名稱、斷路器名稱），拷入儀器中。
6. 內置大容量鋰電池，待機時間長達20小時。
7. 適用于國內外生產的所有型號的SF6開關、GIS組合電器、真空開關、油開關，開關動作一次，得到所有數據及圖形。
8. 建立標準數據庫，通過標準數據和剛測量出來的同類型斷路器數據進自動分析比對，判斷是否合格，及時發現問題。
9. 電機儲能測試，測量出電機儲能時間和電流。
10. 專業數據管理軟件，通過建立的變電站名和線路名稱，將測試數據保存到指定處，方便后期管理，歷史數據比對，查詢。


三、技術參數：
1.時間測量：等待信號時間0～20S，線圈、斷口采集時間0～299ms，分辨率0.01ms，精度：0.1%±2個字；
2.電流測量：0.1-200A，檢測精度±5%，最小檢測值±100mA；
3.電壓測量：DC10-300V，檢測精度±5%，最小檢測值±50mA；
4.速度測量：速度及行程測量：
剛分、剛合速度，分、合閘瞬時速度，分、合閘最大速度及平均速度；
總行程、開距、超程、過沖行程、返彈行程；
5.測速范圍：
0.1mm傳感器 0.01～15.00m/s；
360°角度傳感器 1周波/ 0.25°，0.01～20.00m/s；
6.傳感器測量范圍：
直線傳感器：50mm，測量范圍：0-50mm，分辨率:0.1mm。（選配）
直線傳感器：300mm，測量范圍：0-300mm，分辨率:0.1mm。（選配）
360線傳感器：360о，測量范圍：0-999mm，分辨率:0.25о。
7.儀器電源：DC12V（請使用專用適配器充電）,如使用時間超過兩小時，請當天進行補充電量，如果三個月未內使用，也請進行補充電量，充電時間不小于5小時，不大于8小時。
8.主機體積：260*220*70mm
9.使用環境：-20℃~+50℃，相對濕度：≤90%。

儀器外觀：

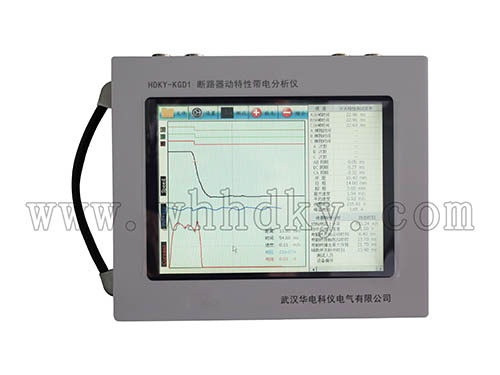

正面面板

正面頂部圖


右側面圖

A1B1C1地：停電模式下，采集三相斷口信號。A1（黃線）、B1（綠線）、C1（紅線）接動觸頭，還有一根黑線接靜觸頭（靜觸頭三相短接接地）。
A、B、C斷口：交直流傳感器，帶電測量合分閘時間。
線圈電流：交直流傳感器，測量儲能電機線圈電流及時間。
直流電壓采集：采集線圈電壓，黑色接電源負，紅色接電源正。
速度傳感器：停電模式下，傳感器接動觸頭或捌臂測量速度。
開關：儀器電源開關。
充電接口：儀器電池充電接口，電壓DC12V，充電時間6小時。
USB：數據上傳U盤或外接鼠標操作。
接地：測量時儀器必須接地。

四、斷路器帶電分析儀儀器組成
斷路器動特性帶電分析儀              1套
專用電源適配器                      1只
交直流電流鉗                        1只
斷口測試線（停電測量）              1套
CT傳感器（帶電測量用）              3只
直流電壓采集線                      1套
接地線                              1根
觸摸筆                              1支
3600旋轉傳感器                     1套
傳感器測速接頭                      1套
萬向支架                            1個
3相短接線                          1根
便攜包裝箱                          1個
鼠標及墊子                          1對
U盤（上位機軟件）                  1個
五、斷路器動特性帶電分析儀系列產品介紹：
HDKY-KGD1斷路器動特性帶電分析儀：http://www.kcj88.com/products/dlqjc/2019021757.html
HDKG-6斷路器動特性測試儀：http://www.kcj88.com/products/dlqjc/201902310.html
HDKG-8斷路器特性測試儀：http://www.kcj88.com/products/dlqjc/201902311.html
更多斷路器開關測試儀產品：http://www.kcj88.com/products/dlqjc/
更多訪問：http://www.kcj88.com/
六、HDKY-KGD1斷路器動特性帶電分析儀產品報價：
         HDKY-KGD1斷路器動特性帶電分析儀是我公司（華電科儀）自主研發生產的產品，同時還配備完善的技術培訓指導與售后維修服務。產品具體詳情或價格您可以點擊左側或右側咨詢按鈕向我們咨詢，或者撥打“027-88933327或者13163274270”，我們會竭誠為您提供最優質的服務。
