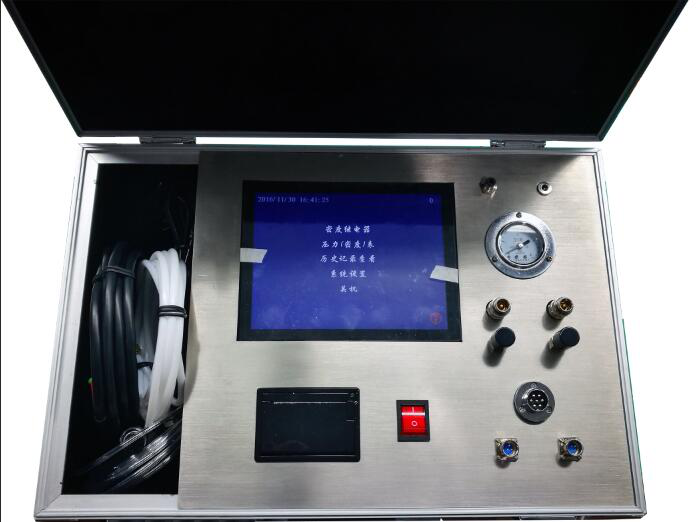

HKMD-C型SF6氣體密度繼電器校驗儀，是一種智能化全自動的SF6氣體密度繼電器校驗儀器。該儀器采用單周期指令微機技術，運行速度是普通單片機的20倍，能對指針式接點輸出及智能式電流輸出的SF6密度繼電器進行現場校驗，采用中斷方式對密度繼電器的動作進行實時捕獲，因此該儀器測量更準確及時。本儀器是一種可在任意環境溫度下對SF6氣體的壓力進行標準換算的便攜式校驗儀器，它也可以對SF6密度表、壓力表進行校驗。
在封閉容器中，一定溫度下的SF6氣體壓力可代表SF6氣體的密度。習慣上把20℃時SF6氣體壓力作為標準值。在現場校驗時，在不同的環境溫度下，測量的壓力值都要換算成其對應20℃時的壓力值，用以判斷SF6密度繼電器的性能。
繼電器的性能。
產品鏈接：http://www.kcj88.com/products.asp?id=114
HKMD-C型SF6氣體密度繼電器校驗儀可全自動完成校驗過程，盡量減少對環境的污染，使用方便測量準確，中文菜單操作簡單明了。
密閉在容器中的氣體壓力是隨著溫度的變化而變化的,為了有個統一標準進行比對,我們通常把20℃的相對壓力值作為標準值。密度表校驗的時候就是根據壓力和溫度的對應關系將所測壓力轉換成20℃時的等效壓力值,從而再進行比較。
閉鎖回復值校驗：
在SF6密度繼電器指針為零位時，給繼電器緩慢勻速進行充氣，當SF6密度繼電器發出閉鎖動作時，記錄當時環境溫度下的壓力值，并轉換成20℃時的等效壓力值，此等效壓力值即為SF6密度繼電器的閉鎖回復值。
報警回復值校驗：
給SF6密度繼電器緩慢勻速進行充氣，當SF6密度繼電器發出報警動作時，記錄當時環境溫度下的壓力值，并轉換成20℃時的等效壓力值，此等效壓力值即為SF6密度繼電器的報警回復值。
超壓回復值校驗：
給SF6密度繼電器緩慢勻速進行充氣，當SF6密度繼電器發出超壓信號后，開始緩慢勻速的給SF6密度繼電器進行放氣當繼電器超壓報警信號發出時，記錄當時環境溫度下的壓力值，并轉換成20℃時的等效壓力值，此等效壓力值即為SF6密度繼電器的超壓回復值。
報警值校驗：
在環境溫度下，當SF6密度繼電器內壓力值高于報警回復值時，開始勻速緩慢放氣，當SF6密度繼電器發出報警信號時記錄當時環境溫度下的壓力值，并換算到20℃時的等效壓力值，此等效壓力值即為SF6密度繼電器的報警值。
閉鎖值校驗：
給SF6密度繼電器緩慢勻速進行放氣，當SF6密度繼電器發出閉鎖信號時，記錄當時環境溫度下的壓力值，并轉換成20℃時的等效壓力值，此等效壓力值即為SF6密度繼電器的閉鎖值。
超壓值校驗：
給SF6密度繼電器緩慢勻速進行充氣，當SF6密度繼電器發出超壓信號時，記錄當時環境溫度下的壓力值，并轉換成20℃時的等效壓力值，此等效壓力值即為SF6密度繼電器的超壓值。
校驗儀與密度繼電器的連接
1、在確認SF6氣體密度繼電器校驗儀控制電源已經斷開的狀態下方可進行。
2、連接校驗儀與待校表之間的信號線
2.1 密度繼電器的閉鎖、報警、超壓輸出與校驗儀相連將校驗儀機械信號輸入接口上寫有‘綠、紅、黃’三個鱷魚夾分別與待測密度表的‘接點一、接點二、接點三’對應輸出端的一個端子相連接（有該輸出就連接否則不用），將三個‘黑色’鱷魚夾分別與待測密度表的‘接點一、接點二、接點三’對應輸出端的另外一個端子相連接（有該輸出就連接否則不用）。

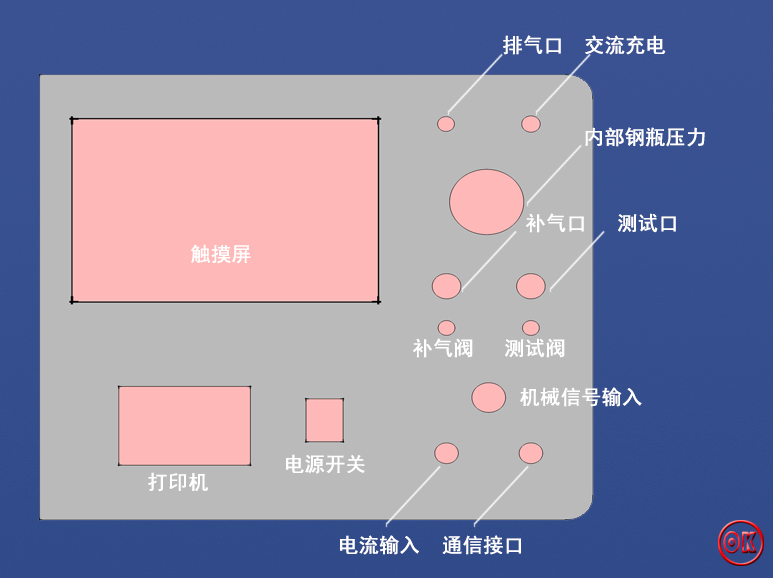

2.2 密度繼電器的4～20mA輸出與校驗儀相連（此功能為選配）將校驗儀電流輸入插頭上的4～20mA 輸入信號‘紅色’鱷魚夾與待測密度表的4～20mA對應輸出端的正端相連接（有該輸出就連接否則不用），將‘黑色’鱷魚夾與待測密度表的4～20mA對應輸出端的負端相連接（有該輸出就連接否則不用）。用儀器自帶的測試管道將被校SF6密度繼電器連接到儀器面板上的‘測試口’中。
1 使用內置大容量電池供電時，請先查看屏幕右下角電池狀態是否正常，當電池顯示為空時。請充滿電后再繼續使用，充電時，電源適配器上的指示燈為紅色，充滿后指示燈變為綠色。預計充電時間大約12小時。
2 使用前應先查看內置氣瓶的壓力值，如瓶內氣壓低于密度繼電器行程范圍的最高值時，需對內置氣瓶進行充氣后方可使用。
3 做密度繼電器、壓力表校驗測量之前,若屏幕顯示當前壓力小于0.20Mpa則應確認儀器面板上的氣室測試閥是否打開。
4 校驗前應先確認被校表不帶電源后在連接。
5 長期不使用時，請每隔兩個2個月對內置電池充放電一次。
6 本儀器屬于精密儀器，在使用、運輸過程中應避免強烈震動。
7 本儀器自校功能的設計是為了便于中試人員或使用單位專業調
校人員使用，如非專業人員使用此功能會影響儀器的精度。
8 嚴禁使用帶有雜質的氣源。
9 測試管路中嚴禁進入油污。
