    微機繼電保護已廣泛運用于線路保護，主變差動保護，勵磁控制等各個領域。變電站綜合自動化已成為主流。繼電保護測試儀是保證電力系統安全可靠運行的一種重要測試工具。隨著計算機技術、微電子技術、電力電子技術的飛速發展，應用最新技術成果不斷推出新型高性能繼電保護測試裝置是技術進步的必然趨勢。

產品概述

    HKJB-702G微機繼電保護測試儀（又稱繼電保護測試儀、繼保儀等）是武漢華電科儀研發的新一代針對繼電保護裝置進行測試及校驗的檢測裝置。HKJB-702G微機繼電保護測試儀自帶微機，操作簡便，是電力繼保部門的常用設備。

    測試種類：電流繼電器，電壓繼電器，重合閘繼電器，中間繼電器，差動繼電器

    標準的4相電壓3相電流輸出  具有4相電壓3相電流輸出，可方便地進行各種組合輸出進行各種類型保護試驗。每相電壓可輸出120V，每相電流可輸出40A，第4相電壓Ux為多功能電壓項，可設為4種3U0或檢同期電壓，或任意某一電壓值的情況輸出。

產品圖片

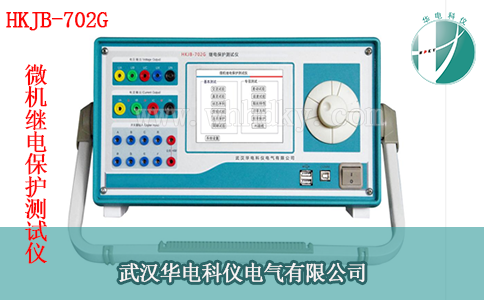

（HKJB-702G微機繼電保護測試儀）

產品特點

u 單機操作方便  單機由方便靈活的旋轉鼠標通過大屏幕液晶顯示屏進行操作，全部中文顯示。可完成現場大多數試驗檢定工作，可對各種繼電器及微機保護進行檢定，并可模擬各種復雜的瞬時性、永久性、轉換性故障進行整組試驗。開機即可使用，操作方便快捷。

u 雙操作方式，聯接電腦運行  單機可進行各種大型復雜及自動化程度更高的校驗工作，可方便地測試及掃描各種保護定值，可實時存貯測試數據，顯示矢量圖，繪制故障波形，也可在Windows平臺上的全套中文操作軟件上操作等。

u 軟件功能強大  可完成各種自動化程度高的大型復雜校驗工作，如差動試驗、備自投試驗、線路保護檢同期重合閘等，能方便地測試及掃描各種保護定值，進行故障回放，實時存儲測試數據，顯示矢量圖，聯機打印報告等。

u 開關量接點豐富  7路接點輸入和2對空接點輸出（聯機8路接點輸入和4對空接點輸出），輸入接點為空接點和0～250V電位接點兼容，可智能自動識別。輸入、輸出接點可根據用戶需要擴展。

u 大屏幕LCD顯示屏  本機采用640×480點陣大屏幕高分辨率圖形液晶顯示屏，全部操作過程均在顯示屏上設定，操作界面和試驗結果均漢化顯示，顯示直觀清晰。

u 自我保護  采用合理設計的散熱結構，并具有可靠完善的多種保護措施及電源軟啟動，和一定的故障自診斷及閉鎖功能。

u 具有獨立專用直流電源輸出  裝置設有一路110V 及 220V專用直流電源輸出。

u 性價比高  屬于跨專業聯合設計產品，綜合了多專業的先進科技成果。兼具大型測試儀的性能，和小型測試儀的價位，具有很高的性能價格比。

產品技術參數

l   交流電流輸出

輸出精度                   0.2級

相電流輸出（有效值）             0～40A

三并電流輸出（有效值）         0～120A

相電流長時間允許工作值（有效值）    10A

相電流最大輸出功率           450VA

三并電流最大輸出時最大輸出功率     900VA

三并電流最大輸出時允許工作時間     10s

l  直流電流輸出

輸出精度                0.5級

電流輸出                0～±10A / 每相，0～±30A / 三并

最大輸出負載電壓            20V

l  交流電壓輸出

輸出精度                0.2級

相電壓輸出（有效值）          0～120V

線電壓輸出（有效值）          0～240V

相電壓/線電壓輸出功率         80VA / 100VA

l   直流電壓輸出

輸出精度                0.5級

相電壓輸出幅值             0～±160V

線電壓輸出幅值             0～±320V

相電壓/線電壓輸出功率         70VA / 140VA

l  頻率諧波輸出

頻率范圍（基波）            20～500Hz（聯機0~1000Hz）

諧波次數                1～8次（聯機1~20次）

l  開關量及時間測量
