目前在電力系統中，大型地網的接地電阻的測試目前主要采用工頻大電流三極法測量。為了防止電網運行時產生的工頻干擾，提高測量結果的準確性，絕緣預防性試驗規程規定：工頻大電流法的試驗電流不得小于3安培。由此，就出現了試驗設備笨重，試驗過程復雜，試驗人員工作強度大，試驗時間長等諸多問題。
為此，我公司研發生產了HKWR系列大地網接地電阻測試儀，可測變電站地網（4Ω）、水火電廠、微波站（10Ω）、避雷針（10Ω）多用機型，采用了新型變頻交流電源，并采用了微機處理控制和信號處理等措施，很好的解決了測試過程中的抗干擾問題，簡化了試驗操作過程，提高了測試結果的精度和準確性，大大降低了試驗人員的勞動強度和試驗成本。
HKWR系列大地網接地電阻測試儀分別有HKWR-3A、HKWR-5A、HKWR-20A等（50A的非標準型號可定做）下面我們將來介紹下這幾個型號的設備。
| HKWR-5A大地網接地電阻測試儀 |
（點擊圖片了解HKWR-5A大地網接地電阻測試儀）
HKWR-5A大地網接地電阻測試儀適用于測試各類接地裝置的工頻接地阻抗等工頻特性參數以及土壤電阻率。本儀器采用異頻抗干擾技術，能在強干擾環境下準確測得工頻50Hz下的數據。測試電流最大5A，不會引起測試時接地裝置的電位過高，同時它還具有極強的抗干擾能力，故可以在不停電的情況下進行測量。
技術參數：
1、阻抗測量范圍：0～5000Ω 分辨率：0.001mΩ
測量誤差：±（讀數×2％+0.005Ω）
2、電壓測量范圍：0～450V 最大分辨率：0.001V
測量誤差：±(讀數×2%+0.005V)
3、測試電流波形： 正弦波
4、測試電流頻率： 45、50、55、60、65Hz單頻
45/55Hz、55/65Hz、47.5/52.5Hz自動雙變頻
7、輸出電流：1、2、3、4、5A 最大輸出電壓：400V
8、測量線要求：電流線銅芯截面積≥1.5mm2
電壓線銅芯截面積≥1.0mm2
9、供電電源：AC180～270V，50/60Hz
10、外形尺寸： 440×350×210 mm 儀器重量： 18kg

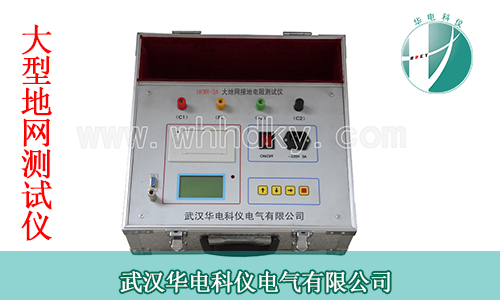

| HKWR-3A大地網接地電阻測試儀 |
（點擊圖片了解HKWR-3A大地網接地電阻測試儀）
HKWR-3A大地網接地電阻測試儀適用于測試各類接地裝置的工頻接地阻抗等工頻特性參數以及土壤電阻率。本儀器采用異頻抗干擾技術，能在強干擾環境下準確測得工頻50Hz下的數據。測試電流最大3A，不會引起測試時接地裝置的電位過高，同時它還具有極強的抗干擾能力，故可以在不停電的情況下進行測量。
技術參數：
1、阻抗測量范圍： 0～2000Ω
2、分辨率：0.001mΩ
3、測量誤差： ±（讀數×2％+0.01Ω）
4、測試電流波形： 正弦波
5、測試電流頻率： 45、50、55、60、65Hz單頻
45/55Hz、55/65Hz、47.5/52.5Hz自動雙變頻
6、最大輸出電流： 3A
7、測量線要求： 電流線銅芯截面積≥1.5mm2
電壓線銅芯截面積≥1.0mm2
8、供電電源： AC180～270V，50/60Hz
9、外形尺寸： 370×370×190mm 儀器重量：6kg

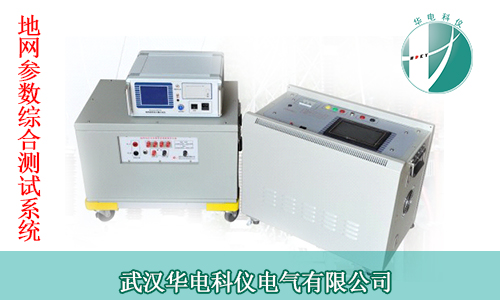

| HKWR-20A大地網接地電阻測試儀 |
（點擊圖片了解HKWR-20A大地網接地電阻測試儀）
HKWR-20A大地網接地電阻測試儀（HK100XP多功能選頻表）采用獨特的信號處理技術，有效地消除了接地網參數測試過程中環境電磁干擾的影響，能夠完成大型地網的接地阻抗、跨步電壓和接觸電壓等參數的測試。大量現場測試和用戶使用情況表明，在運行變電站的惡劣電磁環境下進行接地網測試時，HKWR-20A地網參數綜合測試系統的測量數據準確、重復性好，是大、中型接地網特性參數測量的理想儀器。
以下是主要技術指標：
|
1 試驗電流的頻率： 只支持外接電源，支持40~60Hz頻點，試驗頻率必須是2.5Hz的倍數。 |
2 測試信噪比： 10:1（工頻信號：異頻測試信號） |
|
3 測試電流范圍： 3A~50A（外接電源）。 |
4 電壓測試范圍： 阻抗測試時：20~600V（有效值）；電壓測量時：2mV~200mV。 |
|
5 阻抗測量范圍： 0.01Ω～100Ω，（包括電阻分量和電抗分量） |
6 阻抗測量準確度： 阻抗大于0.1Ω時，±1.0%讀數±0.001Ω |
|
7 電流測量范圍： 1A~50A |
8 電流測量準確度： ±0.5%讀數±0.01A |
|
9 電壓測量分辨率： 0.01mV |
10 電壓測量準確度： 200mV~600V，±1.0%；1mV~200mV，±2.0% |
|
11 供電電源： AC 220V±10%，50±1 Hz，0.5kVA（內部） |
12 外部變頻電源 ： AC 380V±10%，50±1 Hz， (15kw,更大可定制) |
|
13 隔離變壓器： 并聯輸出：400V、30A；(15KVA,更大可定制) |
14 串聯輸出： 800V、15A； |
|
15 外型尺寸：
測試主機： 350×320×150(mm) 異頻電源： 350×320×500(mm) 耦合變壓器： 450×400×500(mm) |
16 重量：
測試主機： 6kg 異頻電源： 25kg(15kw,更大可定制) 耦合變壓器： 40kg(15KVA,更大可定制) |
|
儀器使用環境： 環境溫度： -15℃－50℃ 相對濕度： <90% |
|
| HKWR系列大地網接地電阻測試儀廠家簡介及報價信息 |
武漢華電科儀電氣有限公司是成立于2011年，自成立之初，一直致力于大地網接地電阻測試儀的設計，研發，生產，銷售以及服務。是一家該系列產品專業廠家。
HKWR-3A大地網接地電阻測試儀、HKWR-5A大地網接地電阻測試儀、HKWR-20A大地網接地電阻測試儀是我公司最新研發產品，您可以點擊右側“在線咨詢”，我們的在線客服會給您報價信息，或者您也可以直接撥打我公司銷售熱線：027-88933327 027-88933290 或 13163274270（售后服務）
