回路電阻測試儀研發背景：
根據電力設備預防性試驗規程《 DL/T 596 — 1996 》的要求，各種開關設備的導電回路電阻測試，其測試電流不得小于100A。由于接觸面氧化、接觸緊固不良等原因?qū)е陆佑|電阻增大，在大電流流過時，接觸點溫度升高，這更加速接觸面氧化，使接觸電阻進一步增大，持續下去將產生嚴重事故，因此有必要經常或定期對接觸電阻進行測量。
回路電阻測試儀的主要作用：
回路電阻測試儀又稱接觸電阻測試儀可用于測試高低壓開關的主觸頭接觸電阻值，高低壓電纜線路的直流電阻值等。
回路電阻測試儀如何操作：
一、挑選講解設備
市場上不同廠家不同型號的回路電阻測試儀不少，其操作方法大致是相同的，下面我們將以HKHL-600P高精度智能回路電阻測試儀作為樣機來講解具體操作細節。
（點擊圖片了解HKHL-600P智能高精度回路電阻測試儀）

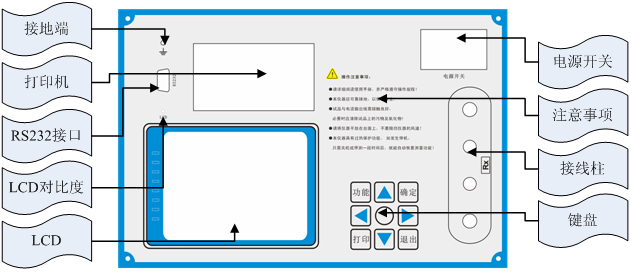

二、回路電阻測試儀面板簡介
圖1 主機面板
接地端：連接大地的連接端。
打印機：打印機是熱敏打印機，當試驗完成后按鍵盤上的“打印”按鈕打印試驗結果。
RS232：RS232是與計算機相連的串口通信接口，是用戶選配接口，本裝置沒有配置這個接口。
LCD對比度：因?yàn)橐壕э@示屏在溫度和光線有所不同時稍有些變化，可能過LCD對比度調節背光到適合亮度。
LCD： 320X240像素點陣白色背光液晶，在陽光和黑暗環境下都十分清楚。
電源開關：工作電源，帶保險絲。
注意事項：有一些簡短的提示語句和安裝接線圖。
接線柱：接線柱有四個端子，外部2個粗的端子接電流線，內部2個細的端子接電壓線。
鍵盤：由上、下、左、右、設置、打印、確定、取消8個鍵組成，是用戶和設備交互的終端。
三、回路電阻測試儀操作方法
(1)開機使用

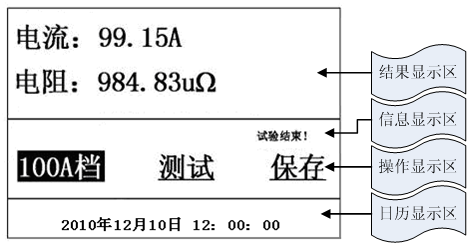

開機處于主界面,如圖2：

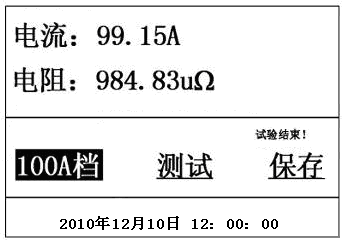

圖2 主界面

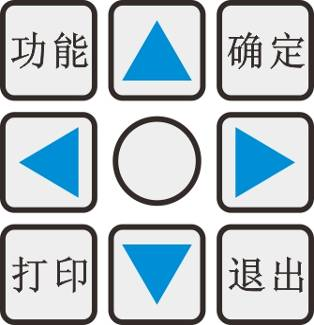

根據鍵盤的示圖3，按上↑、下↓、左←，右→等按鍵進行人機對話操作。
圖3 鍵盤界面
結果顯示區： 顯示輸出電流、回路電阻兩項測試數據。
信息顯示區： 以簡要的說明語句，提示操作過程。
試驗操作區： 設置電流檔位；測試回路電阻；保存數據。
日歷顯示區： 顯示當前系統日歷和公司LOGO標志等。
(2)設置電流檔位
在主界面上，通過左←，右→鍵讓光標處于電流檔位,如圖4:
圖4 設置界面
按上↑、下↓更改電流檔位，根據需要靈活選擇電流檔位。
(3)測試回路電阻
在主界面上，通過左←，右→鍵讓光標處于“測試”上，按“確定”鍵將進行自動測試，3-5秒鐘將提示試驗結束并顯示測試結果。
(4)保存數據
在主界面上，通過左← ，右→鍵讓光標處于“保存”上，按“確定”鍵將進行保存數據，系統自動識別有效數據并給出提示信息。
(5)打印
在主界面上，按鍵盤“打印”鍵可以打印最新的測試驗果；在歷史數據瀏覽界面按鍵盤“→”鍵可以打印當前選擇的歷史記錄。
(6)功能選擇
按鍵盤上的“功能”就進入功能界面,如圖5:
圖5 功能界面
進入功能界面后，可以選擇“歷史測試數據瀏覽”、“系統日歷時鐘調整”、“試驗操作注意事項”等界面。
系統日歷時鐘調整： 設置時鐘的時間，為打印報表和存儲數據提供時間依據。
試驗操作注意事項： 為用戶提供一些操作規范注意事項。
歷史測試數據瀏覽： 進入歷史測試數據瀏覽界面，如圖6：
圖6 歷史測試數據瀏覽界面
本產品按時間順序排序可以存儲1000組測試數據，如果1000組數據存滿時將自動刪除時間最早的200組數據。
按上↑、下↓ 鍵移動光標選擇歷史數據。按左←鍵可以清除當前選擇的歷史數據。按右→鍵可以打印當前選擇的歷史數據。
