       HDKG-8006石墨觸頭開關機械特性測試儀可完成電力、石化、冶金等行業日常對開關機械特性的檢測。是檢測高壓開關的必備設備.

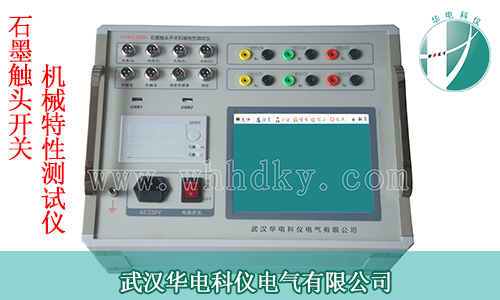

（點擊圖片了解 HDKG-8006石墨觸頭開關機械特性測試儀）



      HDKG-8006石墨觸頭開關機械特性測試儀即（高壓斷路器機械特性測試儀）是依據最新的《高壓交流斷路器》GB1984-2003為設計藍本，參照中華人民共和國電力行業標準《高電壓測試設備通用技術條件》第3部分，DL/T846.3-2004為設計依據，為進行各類斷路器動態分析提供了方便，能夠準確地測量出各種電壓等級的少油、多油、真空、六氟化硫等高壓斷路器的機械動特性參數。



HDKG-8006石墨觸頭開關機械特性測試儀具備以下性能：

 時       間：12個斷口的固有分、合閘時間，同相同期、相間同期。

 合閘電阻：斷口的合閘電阻的預投時間、預投波形及電阻阻值。

 石墨觸頭：西門子石墨觸頭開關，可測其3個斷口的分、合閘時間及動態波形圖。

 重 合 閘：每斷口的合－分時間（金短時間），分－合時間（無電流時間），分－合－分時間：一分時間、一合時間、二分時間。

 彈       跳：每斷口的合閘彈跳時間，彈跳次數，彈跳過程，彈跳波形。

 速       度：剛分、剛合速度，最大速度，時間－行程特性曲線；重合閘一分速度，一合速度，二分速度。

 行       程：總行程，開距，超行程，過沖行程，反彈幅值。

 電       流：分、合閘線圈的分、合閘電流值、電流波形圖。

 動作電壓：機內提供DC30～250V/20A（瞬時工作）數字可調斷路器動作電源，自動完成斷路器的低電壓動作試驗，測量斷路器的動作電壓值。

HDKG-8006石墨觸頭開關機械特性測試儀術語定義：

 分（合）閘時間：分（合）閘線圈上電作為計時起點，到動、靜觸頭剛分（合）的時間。

 同相同期：同相之中，分（合）閘時間最大與最小之差。

 相間同期：三相之中，分（合）閘時間最大與最小之差。

 平均速度：分（合）閘過程中，動觸頭總行程的前、后各去掉10%, 取中間80%，動觸頭運動的行程與時間之比。

 最大速度：分（合）閘過程中，動觸頭開始運動后，取動觸頭運動每10ms為一個計速單位，直至動觸頭運動停止，得到若干個速度單元值，其中最大的單元速度值即為分（合）閘最大速度。

 剛分（合）速度：根據被測開關的制造廠不同，開關型號不同，各制造廠定義了不同的剛分、剛合速度，



本測試儀將各種不同的定義部分列入其中，供用戶自己選擇：

3AQ型	西門子石墨觸頭3AQ系列開關
3AT型	西門子石墨觸頭3AT系列開關
ABB-HPL550B2	ABB公司的550KVSF6開關
LW6型	LW6型SF6開關
LW8-35型	LW8－35型SF6開關
合前分后10ms	部分油開關和部分SF6開關
合分前后各5ms	部分油開關
合前分后6mm	部分10KV真空開關
合前分后10mm	部分35KV真空開關
同平均速度	沈陽開關廠生產的部分SF6開關
10%到斷口	西安開關廠生產的部分SF6開關
ZF6-72.5-126(L/T)	ZF6型SF6開關
ZF6A-252(L/T)	ZF6A型SF6開關
LW53-252	LW53型SF6開關
LW33-72.5/T	LW33型SF6開關
LW33－126	LW33-126型SF6開關

      如以上幾種定義均不被采用，用戶可根據本測試儀所測量的時間行程特性曲線（行程有方向性），在曲線上自行定義剛分、剛合速度的速度取樣段，儀器自動計算出用戶定義的剛分、剛合速度（取樣段內的行程與時間比）。



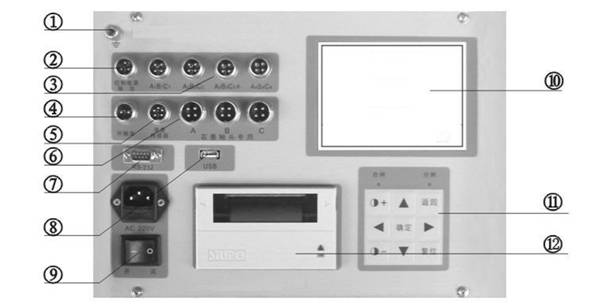

HDKG-8006石墨觸頭開關機械特性測試儀面板簡介
