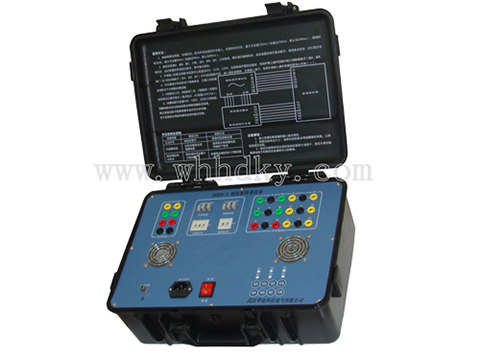

產品概述
本裝置主要用于繼電保護裝置的整組試驗，以及在備用電源自投裝置試驗等項目中，替代真實的高壓斷路器。配合微機繼電保護測試儀系統進行現場調試，可準確模擬斷路器的動作行為，動作時間、直流電阻可調，減少斷路器在保護調試期間的開關動作次數，是微機繼電保護測試系統必不可少的重要設備。
功能特點
1．可分相或三相合閘、跳閘。
2．自動適應DC48V、110V、220V電壓。
3．可選擇不同跳、合閘電流（電阻）及時間。
4．固態器件、光耦隔離，安全可靠。
5．體積小、重量輕，攜帶方便。
技術參數
|
供電電源：
|
AC 220V±5%
|
|
跳合閘操作電源：
|
DC48V、110V、220V
|
|
跳合閘電阻：
|
50Ω、100Ω、200Ω
|
|
合閘時間：
|
0～199ms，級差1ms
|
|
跳閘時間：
|
0～99ms，級差1ms
|
|
模擬斷路器常閉/常開接點容量：
|
AC220V/5A
|
|
內置電源：
|
12-270V/10A（選配）
|
|
環境溫度：
|
5～40℃
|
|
環境濕度：
|
5～90%
|
|
主機體積：
|
415mm×320mm×168mm
|
|
重量：
|
3kg
|
配置清單
|
1．主機
|
1臺
|
|
2．電源線
|
1根
|
|
3．測試線
|
1套
|
|
4．保險絲管
|
2只
|
|
5．說明書
|
1本
|
|
6．打印紙
|
2卷
|
|
7．接地線
|
1根
|
|
8．鱷魚夾
|
1套
|
