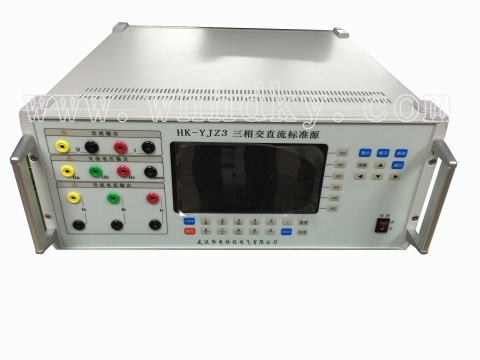

HK-YJZ3三相標準源采用表源一體化結構，全數字閉環標準源技術，使用嵌入式系統、大屏幕TFT彩色液晶顯示器、CPLD芯片和高精度A/D、D/A等一系列先進器件，體積小重量輕，可廣泛應用于電能計量行業、電氣實驗室和其他相關部門，便于攜帶到現場使用。
功能特點
1. 采用觸摸屏控制面板加面膜按鍵，顯示信息量大，使用簡單方便。
2. 內嵌高等級標準功率電能表，并以此為標準進行數字閉環反饋，電壓、電流、頻率、相位、有功功率、無功功率、視在功率、功率因數等各參量均可作為標準使用。
3. 具有多種保護功能：限流保護、功放保護、電壓短路保護、電流開路保護、功放熱保護等功能。
4. 三相電壓電流回路獨立控制，每一相電壓電流輸出參量可分別調節。
5. 智能檔位：在儀器允許輸出的范圍內，用戶可以任意設定三相電壓電流各自的額定電壓、電流檔位，電壓電流的試驗點、調節細度均參照用戶設定的額定檔位值，方便用戶操作。
6. 電壓、電流、相位試驗點豐富，便于操作。
1. 電源輸出
a. 電壓：10—456V（內部電壓檔位57.7、100、220、380V），最大輸出功率20VA。
b. 電流：0.001-12A（24A）（內部電流檔位1、2.5、5、10A（20A））,最大輸出功率20VA 。
c. 輸出頻率：45-65Hz。
d. 輸出相位：0—359.99°。
e. 穩定度：0.1級以下電壓、電流、功率穩定度不超過0.02%，0.05級電壓、電流、功率穩定度不超過0.01%.
f. 失真度：內部額定檔位輸出時，電壓電流失真度不超過0.5%（非容性負載）.
g. 諧波：2-31次，諧波含量總和不大于基波的40%，可以多次疊加。
2. 輸出及顯示準確度：
|
輸出準確度
|
0.1級
|
0.05級
|
|
電壓
|
0.1%
|
0.05%
|
|
電流
|
0.1%
|
0.05%
|
|
頻率
|
0.02Hz
|
0.005Hz
|
|
相位
|
0.05°
|
0.02°
|
|
功率因數
|
0.1%
|
0.05%
|
|
有功功率
|
0.1%
|
0.05%
|
|
無功功率
|
0.2%
|
0.1%
|
|
視在功率
|
0.1%
|
0.05%
|
|
顯示項目
|
分辨率
|
|
電壓
|
6位有效數字
|
|
電流
|
6位有效數字
|
|
頻率
|
0.001Hz
|
|
相位
|
0.001°
|
|
功率因數
|
0.00001
|
|
有功功率
|
6位有效數字
|
|
無功功率
|
6位有效數字
|
3. 常用輸出調節試驗點
a. 電壓試驗點：80%、90%、100%、110%、120%。
b. 電流試驗點：1%、5%、10%、20%、50%、100%、200%、400%。
c. 相位試驗點：0.5L、0.8L、1.0、0.8C、0.5C。
d. 三相電壓、電流的幅度可以分別調節，調節細度：10%、1%、0.1%、0.01%；調節范圍最大到125%。
e. 三相電壓、電流的相位、功率因數也可以分相調節，調節細度分別為10°、1°、0.1°、0.01°。
f. UB、UC分別對UA的相位也可以分別調節。
g. 頻率的調節是三相電壓、電流一起調節的，調節細度分別為5Hz、1 Hz、0.1 Hz、0.01 Hz。
4. 供電電源：單相AC 180-265V，50/60Hz。
5. 外部尺寸：440*400*133mm
重 量：18Kg
裝箱清單
1. 主機 1臺
2. 電壓測試線 1套
3. 電流測試線 1套
4. 電源線 1根
5. 通訊線 1根
6. 3A保險管 3個
7. 測試報告 1份
8. 合格證 1個
9. 說明書 1份
