測試儀主要測試功能：
|
CT（保護類、計量類） |
PT |
|
• 伏安特性（勵磁特性）曲線 |
• 伏安特性（勵磁特性）曲線 |
|
• 自動給出拐點值 |
• 自動給出拐點值 |
|
• 自動給出5%和10%的誤差曲線 |
• 變比測量 |
|
• 變比測量 |
• 極性判斷 |
|
• 比差測量 |
• 比差測量 |
|
• 相位（角差）測量 |
• 相位（角差）測量 |
|
• 極性判斷 |
• 交流耐壓測試 |
|
• 一次通流測試 |
• 二次負荷測試 |
|
• 交流耐壓測試 |
• 二次繞組測試 |
|
• 二次負荷測試 |
• 鐵心退磁 |
|
•二次繞組測試 |
|
|
• 鐵心退磁 |
|
快速選型
|

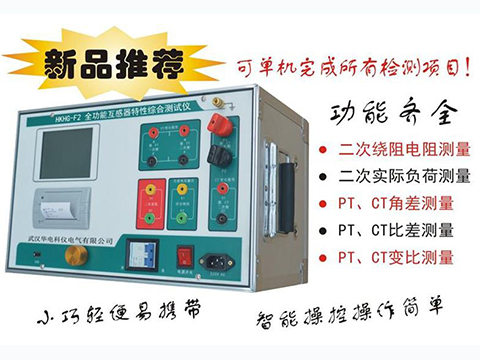

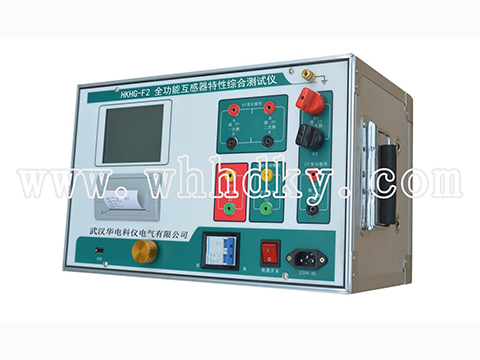

全功能互感器綜合特性測試儀 |
HKHG-F2 |
HKHG-F1 |
HKHG-F |
|
|
工作電源 |
AC220V±10%、50Hz |
|||
|
設備輸出 |
0～1000V（0-20A） |
0-2500V（0-20A） |
0-2500Vrms,5Arms(20A)峰值 |
|
|
輸出電流 |
0-600A（0-5V） |
0-600A（0-5V） |
0-1000A |
|
|
二次繞組電阻測量 |
范圍 |
0.1-300Ω |
0.1-300Ω |
0.1-300Ω |
|
精度 |
0.5%±1mΩ |
0.5%±1mΩ |
≤0.5%（0.2%*讀數+0.3%量程） |
|
|
二次實際負荷測量 |
范圍 |
5-300VA |
5-300VA |
5-1000VA |
|
精度 |
≤0.5% |
≤0.5% |
≤0.5%（0.2%*讀數+0.3%量程）±0.1VA |
|
|
CT/PT角差測量 |
精度 |
±4min |
±4min |
±4min |
|
分辨率 |
0.1min |
0.1min |
0.1min |
|
|
CT/PT比差測量 |
精度 |
≤0.05% |
≤0.05% |
≤0.05% |
|
分辨率 |
0.1 |
0.1 |
0.1 |
|
|
CT變比測量 |
范圍 |
5-25000A/5A（5000A/1A） |
5-25000A/5A（5000A/1A） |
≤25000A/5A（5000A/1A） |
|
精度 |
≤0.5% |
≤0.5% |
≤0.5% |
|
|
PT變比測量 |
范圍 |
1-10000 |
1-10000 |
1-500KV |
|
精度 |
≤0.5% |
≤0.5% |
≤0.5% |
|
|
工作環境 |
溫度：-10℃-40℃，濕度：≤90%，海拔高度：≤1000m |
|||
|
尺寸 |
380mm×240mm×260mm |
400mm×250mm×250mm |
||
|
重量 |
≤22kg |
|||
