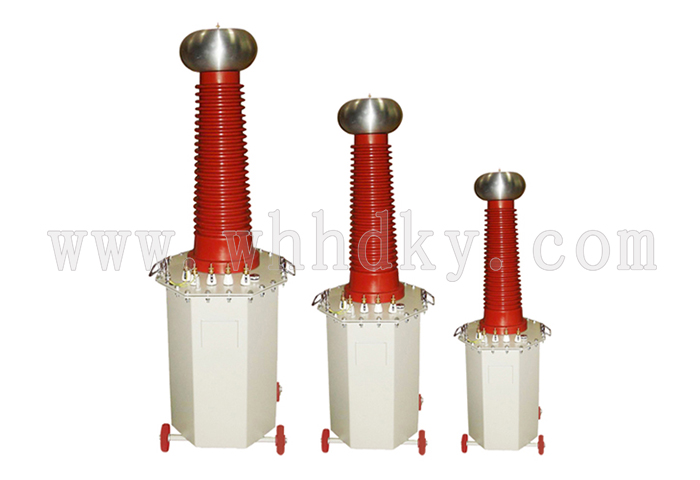

YD系列油浸式試驗變壓器是根據機電部《試驗變壓器》標準在原同類產品基礎上經過大量改進后而生產的，YD（JZ）系列輕型交直流高壓試驗變壓器是在YDJ系列試驗變壓器的基礎上按照國家標準《JB∕T 9641-1999》經過改進后而生產的一種新型產品。特別適用于電力系統、工礦企業、科研部門等對各種高壓電氣設備、電器元件、絕緣材料進行工頻或直流高壓下的絕緣強度試驗。是高壓試驗中必不可少的重要設備。
1.本系列產品鐵芯為單相芯式，采用優質冷軋取向硅鋼片疊制而成，緊固方式采用鋼材作夾件。
2.高壓線圈為圓筒多層塔式，由優質聚酯漆包線及高耐壓值絕緣材料繞制而成。
3.低壓線圈在外,儀表線圈為一獨立繞組，一般情況下為100V。
4.殼體為八角形，10kVA以上的試驗變壓器裝有可移動的鐵輪。具有重量輕、體積小、移動方便、性能優越等特點。
5.YD系列油浸式試驗變壓器為單相變壓器，用工頻220V或380V電源接入操作箱（臺），經操作箱內自耦調壓器調節至0-200V或0-400V電壓輸出至試驗變壓器的初組繞組，根據電磁感應原理，在試驗變壓器高壓繞組可獲得試驗所需的高電壓。
6.本系列產品具有體積小、重量輕、結構緊湊、功能齊全、通用性強和使用方便等特點。
|
型 號
|
容量 (kVA)
|
高壓電壓（kV）
|
高壓電流（mA）
|
低壓輸入
|
變比
|
溫升℃ (30分鐘)
|
|
AC
|
DC
|
AC
|
DC
|
電壓(V)
|
電流（A）
|
高/儀
|
|
YD-1.5/50
|
1.5
|
50
|
30
|
200
|
7.5
|
500
|
10
|
|
YD-3/50
|
3
|
50
|
60
|
200
|
15
|
500
|
10
|
|
YD-5/50
|
5
|
50
|
100
|
200
|
25
|
500
|
10
|
|
YD-10/50
|
10
|
50
|
200
|
200
|
50
|
500
|
10
|
|
YD-20/50
|
20
|
50
|
400
|
400
|
53
|
500
|
10
|
|
YD-30/50
|
30
|
50
|
600
|
400
|
79
|
500
|
10
|
|
YD-50/50
|
50
|
50
|
1000
|
400
|
12
|
500
|
10
|
|
YD-5/100
|
5
|
100
|
50
|
200
|
25
|
1000
|
10
|
|
YD-10/100
|
10
|
100
|
100
|
200
|
50
|
1000
|
10
|
|
YD-20/100
|
20
|
100
|
200
|
400
|
53
|
1000
|
10
|
|
YD-30/100
|
30
|
100
|
300
|
400
|
79
|
1000
|
10
|
|
YD-50/100
|
50
|
100
|
500
|
400
|
132
|
1000
|
10
|
|
YD-20/150
|
20
|
150
|
133
|
400
|
53
|
1500
|
10
|
|
YD-30/150
|
30
|
150
|
200
|
400
|
80
|
1500
|
10
|
|
YD-50/150
|
50
|
150
|
333
|
400
|
132
|
1500
|
10
|
|
YD-100/150
|
100
|
150
|
667
|
400
|
263
|
1500
|
10
|
|
YD- 50/200
|
50
|
200
|
250
|
400
|
132
|
2000
|
10
|
|
YD-100/200
|
100
|
200
|
500
|
400
|
263
|
2000
|
10
|
|
YD-150/200
|
150
|
200
|
750
|
400
|
395
|
2000
|
10
|
|
YD-200/200
|
200
|
200
|
1000
|
400
|
526
|
2000
|
10
|
|
YD-300/200
|
300
|
200
|
1500
|
400
|
790
|
2000
|
10
|
|
YD-50/300
|
50
|
300
|
170
|
400
|
132
|
3000
|
10
|
|
YD-100/300
|
100
|
300
|
333
|
400
|
263
|
3000
|
10
|
|
YD-150/300
|
150
|
300
|
500
|
400
|
395
|
3000
|
10
|
|
YD-200/300
|
200
|
300
|
667
|
400
|
526
|
3000
|
10
|
|
YD- 300/300
|
300
|
300
|
3000
|
400
|
790
|
3000
|
10
|
|
YD（JZ）-1.5/50
|
1.5
|
50
|
70
|
30
|
15
|
200
|
7.5
|
500
|
10
|
|
YD（JZ）-3/50
|
3
|
50
|
70
|
60
|
15
|
200
|
15
|
500
|
10
|
|
YD（JZ）-5/50
|
5
|
50
|
70
|
100
|
15
|
200
|
25
|
500
|
10
|
|
YD（JZ）-10/50
|
10
|
50
|
70
|
200
|
50
|
200
|
50
|
500
|
10
|
|
YD（JZ）-20/50
|
20
|
50
|
70
|
400
|
100
|
400
|
53
|
500
|
10
|
|
YD（JZ）-30/50
|
30
|
50
|
70
|
600
|
100
|
400
|
79
|
500
|
10
|
|
YD（JZ）-40/50
|
40
|
50
|
70
|
800
|
105
|
400
|
105
|
500
|
10
|
|
YD（JZ）-50/50
|
50
|
50
|
70
|
1000
|
100
|
400
|
132
|
500
|
10
|
|
YD（JZ）-10/100
|
10
|
100
|
140
|
100
|
50
|
200
|
50
|
1000
|
10
|
|
YD（JZ）-20/100
|
20
|
100
|
140
|
200
|
100
|
400
|
53
|
1000
|
10
|
|
YD（JZ）-30/100
|
30
|
100
|
140
|
300
|
100
|
400
|
79
|
1000
|
10
|
|
YD（JZ）-40/100
|
40
|
100
|
140
|
400
|
100
|
400
|
105
|
1000
|
10
|
|
YD（JZ）-50/100
|
50
|
100
|
140
|
500
|
100
|
400
|
132
|
1000
|
10
|
|
YD（JZ）-20/150
|
20
|
150
|
210
|
133
|
100
|
400
|
53
|
1500
|
10
|
|
YD（JZ）-30/150
|
30
|
150
|
210
|
200
|
100
|
400
|
79
|
1500
|
10
|
|
YD（JZ）-40/150
|
40
|
150
|
210
|
267
|
100
|
400
|
105
|
1500
|
10
|
|
YD（JZ）-50/150
|
50
|
150
|
210
|
333
|
100
|
400
|
132
|
1500
|
10
|
|
YD（JZ）-100/150
|
100
|
150
|
210
|
667
|
150
|
400
|
263
|
1500
|
10
|
