HDKZG-II 60kV/3mA直流耐壓測試儀

設備名稱：直流耐壓測試儀
型號：HDKZG-II 60kV/3mA
數量：1臺套
生產廠家：武漢華電科儀電氣有限公司
關鍵詞：高壓直流發生器、直流高壓發生器裝置、直流高壓發生器成套設備、直流電壓發生器、直流耐壓試驗儀、直流耐壓測試儀、直流耐壓測試儀廠家、直流耐壓測試儀價格等

027-88933327
027-88933327

HDKZG-II系列直流耐壓測試儀是根據新的中國電力行業標準DL/T848.1-2004《直流高壓發生器通用技術條件》設計制造的新一代便攜式直流耐壓測試儀。

HDKZG-II系列直流耐壓測試儀主要適用于電力部門、工礦、冶金、鋼鐵等企業動力部門對氧化鋅避雷器、電力電纜、變壓器、發電機等高壓電氣設備進行直流耐壓試驗。

HDKZG-II系列直流耐壓測試儀常用的配置選型：

電壓等級	10kV	35kV	110kV	220kV
常用規格	HDKZG-II（60kV/2mA）	HDKZG-II（120kV/2mA）	HDKZG-II（200kV/2mA）	HDKZG-II（300kV/2mA）
額定電流	2mA/3mA/5mA/10mA(可選）
額定電壓	60kV	120kV	200kV	300kV
電壓測量精度	數顯表 ±(1.5%讀數±2個字)
電流測量精度	數顯表 ±(1.5%讀數±2個字)
波紋系數	≤0.5%
電壓穩定度	隨機波動，電源電壓變化±10%時≤1%
過載能力	空載電壓可超出額定電壓10%使用十分鐘最大充電電流為1.25倍額定電流
結構特點	環氧玻璃鋼電氣絕緣倍壓筒
	空氣絕緣、無泄漏之慮
操作箱特點	高精度0.75UDC1mA單觸按鈕（精度≤2%）最適合氧化鋅避雷器試驗
	過壓保護采用撥置，一目了然
電源	單相交流50HZ，220V±10%，間斷使用，一次連續時間最長為10分鐘

●機箱采用鋁合金機箱。

●采用中頻倍壓電路，應用PWM脈寬調制技術和大功率IGBT器件。

●采用電壓大反饋，輸出電壓穩定度高，紋波系數≤0.5%。

●全量程平滑調壓，電壓調節精度好，調節精度≤0.5%，穩定度≤1%，電壓電流誤差±（1.5%±2個字），電流誤差±（1.5%±2個字）。

●升壓電位器零起升壓。

● 0.75U_DC1mA功能按鈕，方便氧化鋅避雷器試驗，精度±（1.5%±2個字）。

●過壓保護采用拔碼設定，一目了然，誤差±2%。

●倍壓采用新型材料，輕巧、堅固。外表涂特種絕緣材料，電氣性能好，防潮能力強。

● HDKZG-II產品符合DL/T848.1-2004技術要求，并經電力部電氣設備質量檢測測試中心型式試驗，嚴格執行企標出廠。

規格技術參數	60/2	60/3	60/5	120/2	120/3	120/5
額定電壓(kV)	60	60	60	120	120	120
額定電流(mA)	2	3	5	2	3	5
額定功率(W)	120	180	300	240	360	600
機箱重量(kg)	3.5	4.0	4.0	4	4.5	4.5
倍壓重量(kg)	6	6	6	7	7	7
倍壓高度(mm)	440	440	440	535	535	535
電壓測量精度	數顯表 ±(1.5%讀數±2個字)
電流測量精度	數顯表 ±(1.5%讀數±2個字)
波紋系數	≤0.5%
電壓穩定度	隨機波動，電源電壓變化±10%時≤1%
過載能力	空載電壓可超出額定電壓10%使用10分鐘最大充電電流為1.25倍額定電流
電源	單相交流50HZ 220V±10%
工作方式	間斷使用
工作方式	一次連續時間最長為10分鐘
工作環境	溫度： 0~40℃
	相對濕度：室溫為25℃時不大于85%（無凝露）
	海拔高度：1500米以下
結構特點	環氧玻璃鋼電氣絕緣倍壓筒
結構特點	空氣絕緣、無泄漏之慮
操作箱特點	高精度0.75UDC1mA單觸按鈕（精度≤2.0%）最適合氧化鋅避雷器試驗
	過壓保護采用撥置，一目了然

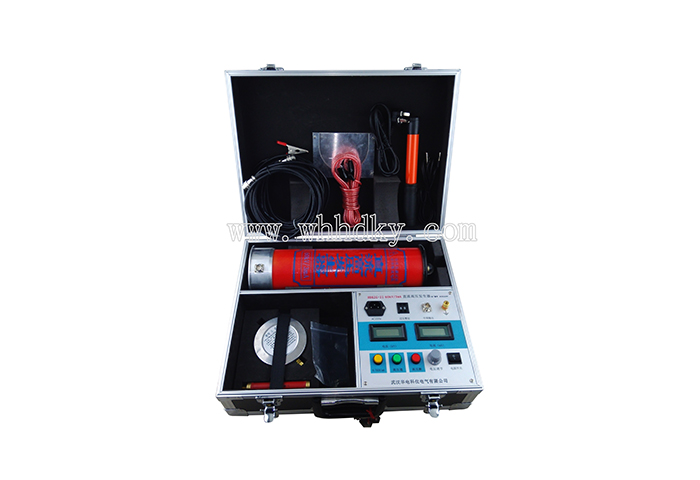

	機箱倍壓放置一個鋁合金箱,整機一手可提
