產品概述
HKKB-Ⅳ多功能變比組別測試儀可用于電力系統的三相變壓器測試，特別適合于Z型繞組變壓器、整流變壓器和鐵路電氣系統的斯科特、逆斯科特、平衡變壓器測試。儀器采用了大屏幕液晶顯示，全中文菜單及漢字打印輸出，人機界面友好，功能完善，操作方便，是電力系統、變壓器生產廠家和鐵路電氣系統理想的變壓器變比組別極性測試儀。
本儀器輸入單相電源，內部采用功率模塊產生三相電源輸出到變壓器的高壓側，可進行三相變壓器或其它特種變壓器變比、誤差及組別或相位角的測試，另外本儀器還能提供一組相差90°的二相電源輸出，可進行逆斯科特變壓器的變比及相位差測試。
功能特點
1. 自動產生幅值穩定、相位恒定的三相或兩相標準電源。
2. 不受變壓器內部接線方式的約束，直接測量高、低壓側的電壓比值及相角差。
3. 速度快，一組數據的測試時間為幾秒鐘。
4. 內部具有過流保護功能。
5. 測試結果不受工頻電源頻率及幅值波動的影響。
6. 尤其適用于特種變壓器的變比及相位差測試。
7. 真正意義上的三相同時測量。同時顯示三相波形。
8. 具備RS232接口，方便生產廠家的測試自動化要求
技術參數
|
變比測試范圍：
|
1～10000
|
|
組別測試范圍：
|
1～12
|
|
變比測試準確度：
|
±0.2%讀數
|
|
相位差測試范圍：
|
0～360°
|
|
相位差分辨率：
|
0.001°
|
|
儀器電源輸入：
|
220V±22V 、50Hz±1Hz
|
|

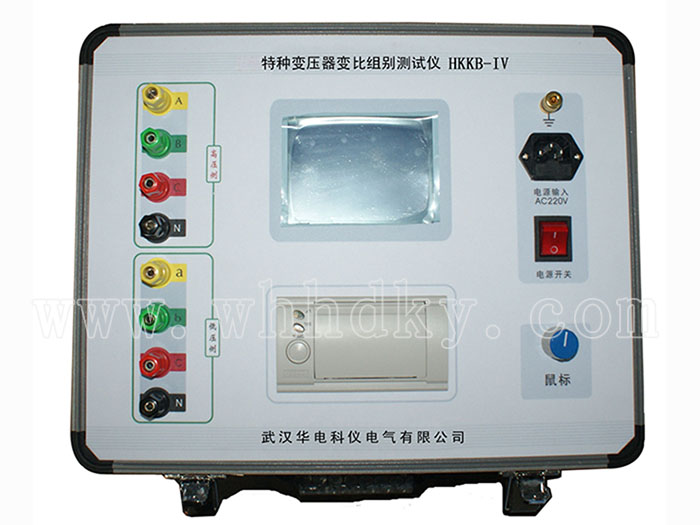

備注：儀器面板上有電源插座、電源開關、復位按鈕、旋轉鼠標、測試電源分合閘指示燈、液晶對比度調節旋鈕、接地端子、打印機等。
測試電源輸出端子、信號輸入端子在儀器后面板上。
|
