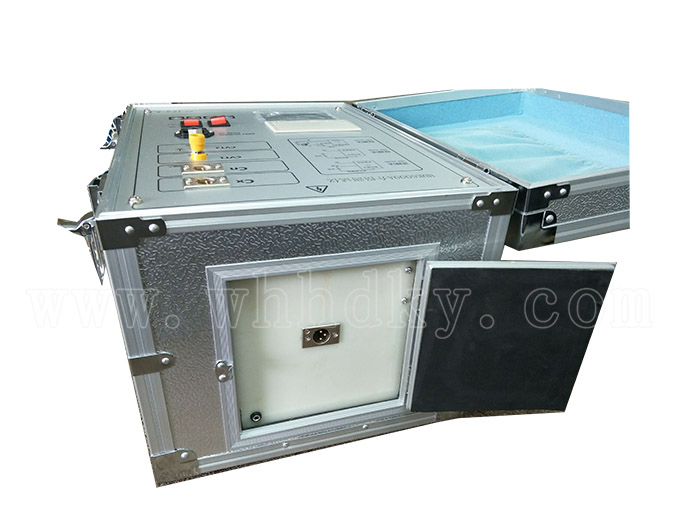

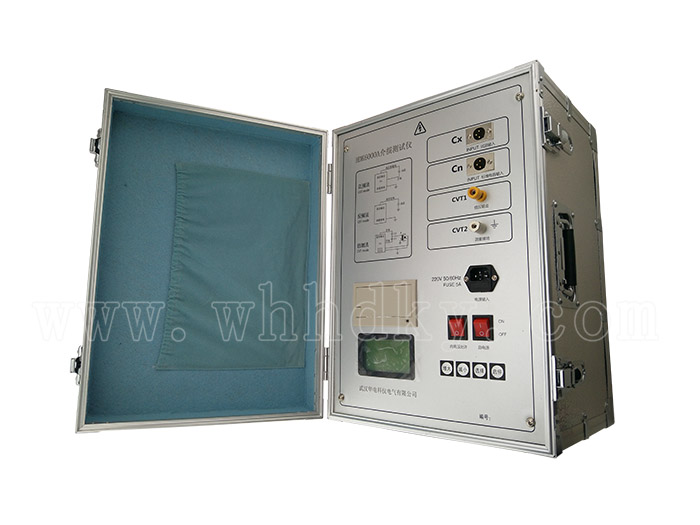

HDK6000A(新款)型全自動介質損耗測試儀用于現場抗干擾介損測量，或試驗室精密介損測量。儀器為一體化結構，內置介損電橋、變頻電源、試驗變壓器和標準電容器等。采用變頻抗干擾和傅立葉變換數字濾波技術，全自動智能化測量，強干擾下測量數據非常穩定。測量結果由大屏幕液晶顯示，自帶微型打印機可打印輸出。

1.2電容及介損測量主要功能特點

1.2.1變頻抗干擾

采用變頻抗干擾技術，在200%干擾下仍能準確測量，測試數據穩定，適合在現場做抗干擾介損試驗。

1.2.2高精度測量

采用頻率浮動、數字波形分析和電橋自校準等技術，配合高精度三端標準電容器，實現高精度介損測量，并且正/反接線測量的準確度和穩定性一致。

儀器所有量程輸入電阻低于2Ω，消除了測試線附加電容的影響。

可外接油杯做精密絕緣油介損試驗，可外接固體材料測量電極做精密絕緣材料介損試驗。

1.2.3兼容性好

自動識別50Hz / 60Hz系統電源，支持發電機供電，即使頻率波動大，也可正常測量。

內置串聯和并聯兩種介損測量模型，可與校驗臺和介損標準器完全兼容，方便儀器檢定。

1.2.4多級安全保護，確保人身和設備安全

高壓保護：試品短路、擊穿或高壓電流波動，能以短路方式高速切斷輸出。

低壓保護：誤接380V、電源波動或突然斷電，啟動保護，不會引起過電壓。

接地保護：儀器接地不良使外殼帶危險電壓時，啟動接地保護。

C  V  T：高壓電壓和電流、低壓電壓和電流四個保護限，不會損壞設備；誤選菜單不會輸出激磁電壓。CVT測量時無10kV高壓輸出。

防誤操作：兩級電源開關；電壓、電流實時監示；多次按鍵確認；接線端子高/低壓分明；緩速升壓，可迅速降壓，聲光報警。

防“容升”：測量大容量試品時會出現電壓抬高的“容升”效應，儀器能自動跟蹤輸出電壓，保持試驗電壓恒定。

抗震性能：儀器采用獨特抗震設計，可耐受強烈長途運輸震動、顛簸而不會損壞。

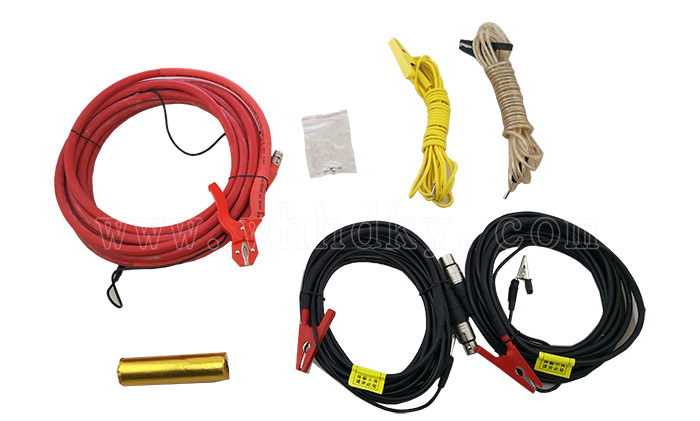

高壓電纜：為耐高壓絕緣導線，可拖地使用。

1.2.5技術突破，功能強大

（1）具有外接標準電容器接口，自動跟蹤外接試驗電源頻率40Hz~70Hz，支持工頻電源和串聯諧振電源做大容量高電壓介損試驗。

（2）具有回路接觸不良放電提示功能，以方便判別接線是否可靠。

（3）具有CVT自激法測量功能，C1/C2可一次接線同時測出，自動補償母線接地和標準電容器的分壓影響，無須換線和外接任何配件，并且高壓連接線可以拖地。

（4）中文圖文菜單，大屏幕背光LCD顯示。

（5）配置熱敏打印機，打印數據清晰快捷、無噪音。

（6）帶日歷時鐘，可存儲100組測量數據。

1.1 主要技術指標

1.1.1介損和電容量測量

準確度： Cx: ±（讀數×1%+1pF）

tgδ: ±（讀數×1%+0.00040）

抗干擾指標：變頻抗干擾，在200%干擾下仍能達到上述準確度

電容量范圍： 內施高壓： 3pF~60000pF/10kV 60pF~1.2μF/0.5kV

外施高壓： 3pF~1.5μF/10kV 60pF~30μF/0.5kV

分辨率：最高0.001pF，4位有效數字

tgδ范圍：不限，分辨率0.001%，電容、電感、電阻三種試品自動識別。

試驗電流范圍：10μA~5A

內施高壓： 設定電壓范圍： 0.5~10kV

最大輸出電流： 200mA

升降壓方式： 連續平滑調節

電壓精度： ±(1.5%×讀數+10V)

電壓分辨率： 1V

試驗頻率： 45~65Hz整數頻率

49/51Hz、45/55Hz自動雙變頻

頻率精度：±0.01Hz

外施高壓： 正接線時最大試驗電流1A / 40~70Hz

反接線時最大試驗電流10kV / 1A / 40~70Hz

CVT自激法低壓輸出：輸出電壓3~50V，輸出電流3~30A

測量時間：約30s，與測量方式有關

1.1.2其它指標

輸入電源： 180V~270VAC，50Hz/60Hz±1%，市電或發電機供電

計算機接口：標準RS232接口

打印機： 自帶微型熱敏打印機

環境溫度： -10℃~50℃

相對濕度： <90%，不結露

選型主要技術指標簡表
