概述
為了更好更全面地預防變壓器發生故障，電力行業對各等級變壓器的安全運行提 出了更高的要求，其中對變壓器的含氣量的測試要求也相應提高了。

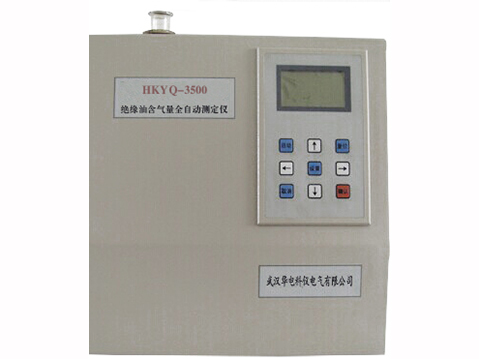

HKYQ-3500型絕緣油含氣量測定儀是依據DL423—91電力行業標準要求，采用了比較合適的新的傳感器技術開發而成的新一代測定儀，其實用性更強，性能更加穩定可靠，操作十分方便，比較適合超高壓充油設備中含氣量的測定，是您實驗室較為理想的試驗設備，它將使您的工作倍感輕松！
功能特點
1、 全金屬結構，避免了以前玻璃器皿式測試儀的易碎，密封性不好等問題。
2、 應用高精密度高穩定性的進口差壓傳感器，使測試數據更精確，重復性更好。
3、 測試電路包含有測量大氣壓和環境溫度的傳感器。無論您在何時何地，都可以自動測量你所處地環境溫度和大氣壓，自動換算成標準大氣壓下0度時的含氣量，并直接在液晶屏上顯示，使您的工作更加輕松。
4、 獨特的注氣體反標測試程序，可以讓您方便地檢測儀器標定或測量是否正確。
5、 油樣測試時間短，全部測試時間只需要七分鐘左右。
6、 儀器在測試的過程中，真空泵的運行由儀器根據狀態自行控制，大大降低了噪音，延長了真空泵的使用壽命。
7、 儀器可以自動儲存最后所做的二十條測試數據，并同時儲存測試時間，溫度，大氣壓等，以便您方便地查取數據。
技術參數
檢測靈敏度： 即最小檢知量為 <0.2%
重 復 性： 同一油樣數次平行試驗結果，重復性<10%
工作 電源： AC220V±10% 50HZ
體 積： 長410×寬325×高350
重 量： 約20㎏
主要組成部分及功能
1、油樣定量系統：把一定量（50mL左右）的油樣引入脫氣系統進行脫氣。
2、脫氣系統：采用真空型壓力噴霧，電動攪拌，脫氣效率高。
3、數據檢測處理系統；運用高精度高穩定性的差壓傳感器，采集脫出氣體后脫氣罐的
內部壓力與進油前的壓力之間所生的壓差信號，經放大，并由數據處理系統進行數
據處理，然后將算出的油中的含氣量體積百分比直接顯示在顯示屏上。
4、廢油收集系統：收集進入儀器的清洗和試驗油樣并在每次測試結束后自動排出。
