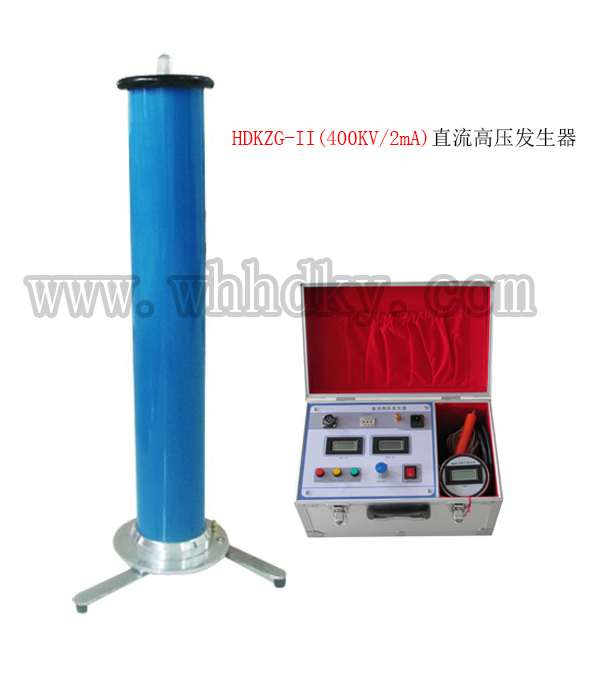

HDKZG系列高壓直流發生器（又稱直流高壓試驗器）是根據新的中國電力待業標準DL/T848.1-2004《直流高壓發生器通用技術條件》設計制造的新一代便攜式直流高壓試驗器。主要適用于電力、冶金、鋼鐵等企業動力部門對氧化鋅避雷器、電力電纜、變壓器、發電機等高壓電氣設備進行直流耐壓試驗。
● 采用高頻倍壓電路，應用PWM脈寬調制技術和大功率IGBT器件。
● 采用電壓大反饋，輸出電壓穩定度高，紋波系數小≤1%。
● 全量程平滑調壓，電壓調節細度好調節精度≤0.5%，穩定度≤1%，電壓電流誤差1%（讀數±0.2KV），電流誤差±1個字。
● 升壓電位器零起升壓。
● 75%UDC1mA功能按鈕，方便氧化鋅避雷器試驗，精度1%讀數±1%。
● 過壓保護采用拔碼設定，一目了然，誤差±1%。
● 倍壓采用新型材料，輕巧、堅固。外表涂特種絕緣材料，電氣性能好，防潮能力強。
● 折疊式撐腳，直徑面積大，穩定性能好。
● HDKZG40KV一體化設計、高壓拖地電纜引出，方便現場試驗。
● HDKZG產品符合DL/T848.1-2004技術要求，并經電力部電氣設備質量檢測測試中心型式試驗，嚴格執行企標出廠。
1、 技術參數：
1.1一體機
|
規格
技術參數
|
40/3
|
60/2
|
60/3
|
60/5
|
60/10
|
100/2
|
120/2
|
120/10
|
|
額定電壓（KV）
|
40
|
60
|
60
|
60
|
60
|
100
|
120
|
120
|
|
額定電流（mA）
|
3
|
2
|
3
|
5
|
10
|
2
|
2
|
10
|
|
額定功率（W）
|
120
|
120
|
180
|
300
|
600
|
200
|
240
|
1200
|
|
機箱重量
|
2
|
2
|
2
|
4.5
|
5.5
|
3
|
3
|
4.5
|
|
倍壓重量
|
2
|
2.5
|
3
|
3.8
|
4.2
|
4
|
4
|
4.5
|
|
倍壓高度
|
400
|
400
|
400
|
500
|
500
|
500
|
500
|
500
|
|
電壓測量精度
|
數顯表±（1.0%讀數±2個字）
|
|
電流測量精度
|
數顯表±（1.0%讀數±2個字）
|
|
波紋系數
|
≤1%
|
|
電壓穩定度
|
隨機波動，電源電壓變化±10%時≤1%
|
|
過載能力
|
空載電壓可超出額定電壓10%使用十分鐘
最大充電電流為1.5倍額定電流
|
|
電源
|
單相交流50Hz 220V±10%
|
|
工作方式
|
間斷使用
|
|
一次連續時間最長為30分鐘
|
|
工作環境
|
溫度：-10～40℃
|
|
相對濕度：室溫為25℃時不大于85%（無凝露）
|
|
海拔高度：1500米以下
|
|
帶 電 容
負荷能力
|
被試品電容量無限制
|
|
可用1.5倍的額定電流充電
|
|
結構特點
|
環氧玻璃鋼電氣絕緣倍壓筒
|
|
空氣絕緣、無泄漏之慮
|
|
操作箱特點
|
高精度0.75UDC1mA單觸按鈕（精度≤1.0%）最適合氧化鋅避雷器試驗
|
|
過壓保護采用撥置，一目了然
|
|
機箱倍壓放置一個鋁合金箱，整機一手可提
|
1.2分體機
|
規格
技術參數
|
200/2
|
200/3
|
200/10
|
300/2
|
300/5
|
400/3
|
400/5
|
其它等級
|
|
額定電壓（KV）
|
200
|
200
|
200
|
300
|
300
|
400
|
400
|
500～1000KV定 做
|
|
額定電流（mA）
|
2
|
3
|
10
|
2
|
5
|
3
|
5
|
|
額定功率（W）
|
400
|
600
|
2000
|
600
|
1500
|
1200
|
2000
|
|
機箱重量
|
4.5
|
4.5
|
4.5
|
5.5
|
5.5
|
5.5
|
6.5
|
|
倍壓重量
|
7.9
|
8.3
|
10
|
11
|
11.5
|
38
|
40
|
|
倍壓高度
|
965
|
965
|
1030
|
1250
|
1250
|
1900
|
1900
|
|
電壓測量精度
|
數顯表±（1.0%讀數±2個字）
|
|
電流測量精度
|
數顯表±（1.0%讀數±2個字）
|
|
波紋系數
|
≤1%
|
|
電壓穩定度
|
隨機波動，電源電壓變化±10%時≤1%
|
|
過載能力
|
空載電壓可超出額定電壓10%使用十分鐘
最大充電電流為1.5倍額定電流
|
|
電源
|
單相交流50Hz 220V±10%
|
|
工作方式
|
間斷使用
|
|
一次連續時間最長為30分鐘
|
|
工作環境
|
溫度：-10～40℃
|
|
相對濕度：室溫為25℃時不大于85%（無凝露）
|
|
海拔高度：1500米以下
|
|
帶 電 容
負荷能力
|
被試品電容量無限制
|
|
可用1.5倍的額定電流充電
|
|
結構特點
|
環氧玻璃鋼電氣絕緣倍壓筒
|
|
空氣絕緣、無泄漏之慮
|
|
操作箱特點
|
高精度0.75UDC1mA單觸按鈕（精度≤1.0%）最適合氧化鋅避雷器試驗
|
|
過壓保護采用撥置，一目了然
|
|
控制箱小，方便現場
|
1、控制箱 1臺
2、高壓倍壓筒 1節（或2節）
3、使用說明書 1份
4、產品檢驗合格證 1份
5、出廠驗收試驗報告 1份
6、備用熔斷絲 若干個
7、電源線 1根
8、高頻輸出電纜線 1根
9、放電棒專用接地線 1根
10、放電棒 1根
11、限流電阻 1根（輕便型限流電阻內附倍壓內）
12、微安表/微安表專用測試屏蔽線、夾子 1套
