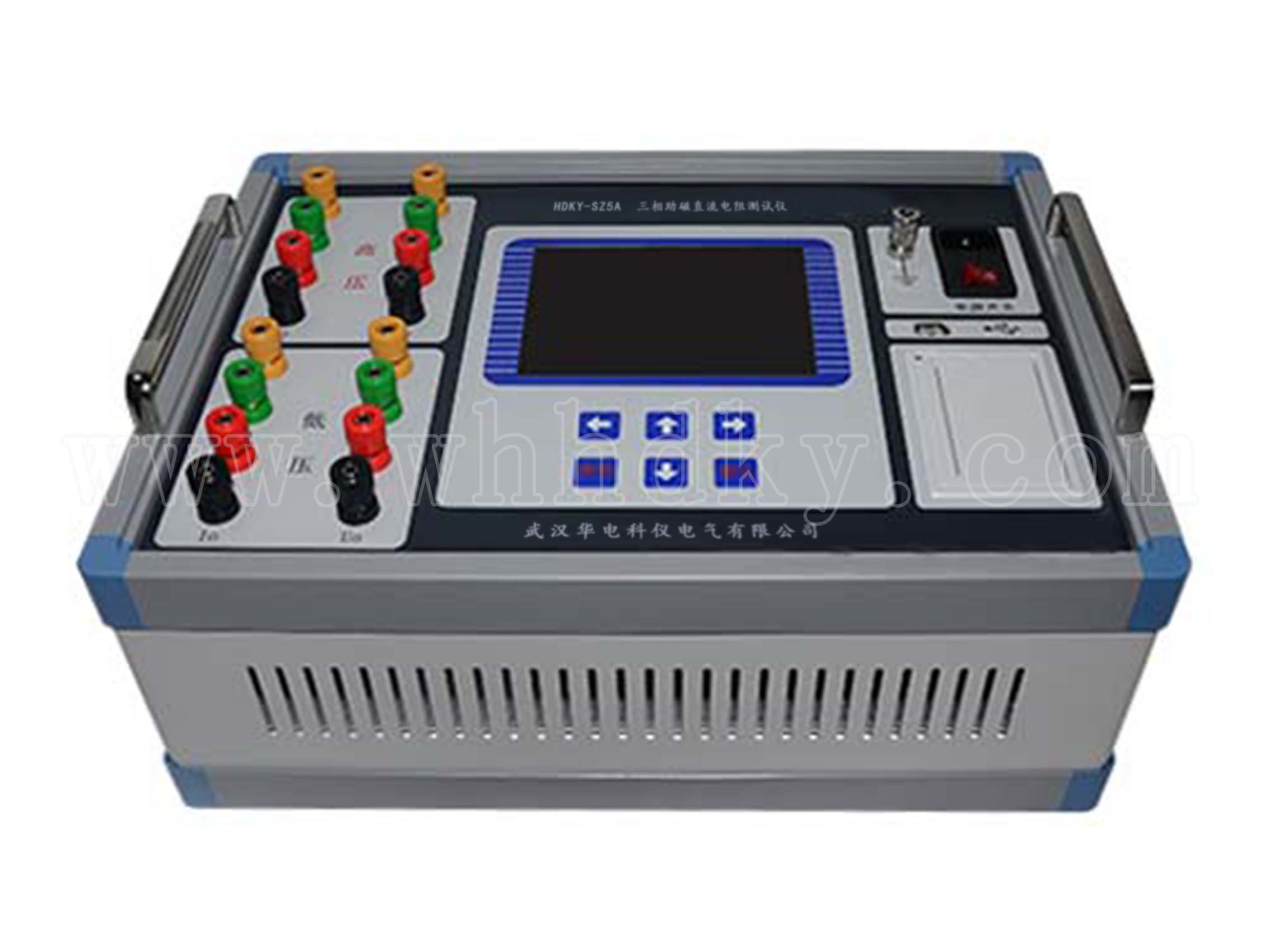

本變壓器直流電阻測試儀是集助磁法測試、三相測試和消磁功能（選配）于一體的新一代快速測試儀，是測量大型電力變壓器直流電阻的理想設備。

l 一次將高、低壓電流電位測試線全部接到變壓器上，測試過程中不用再倒測試線；

l 對于星型接法的繞組測試，儀器可以采取三相同時測試的方式測試A0、B0、C0相的電阻，節省測試時間；

l 三相五柱低壓內部角接的變壓器低壓測試時，儀器內部采用自動助磁的方法，比直接用大電流測試速度快；

l 顯示、打印變壓器的高中低壓繞組的全部測試數據，并自動計算出三相不平衡度，還可以打印折算到額定溫度下的阻值；

l 三相測試時先測試A0的數據，再三相同時測試，解決了三相同時測試中性點引出線電阻不能測試的問題，測試數據更接近單相測試值；

l 具有完善的反電勢保護功能；

l 儀器內部可以永久存儲測試數據200條（可擴展），還可以使用優盤存儲數據方便用戶導入電腦處理；

l 儀器具有適用溫度寬，精度高，防震，抗干擾，攜帶方便等特點。

1、技術指標

1）測試電流：

    三相測試：5A＋5A   1A＋1A  二檔

    分相測試：10A，5A，1A      三檔

2）測試范圍：10A：  1.000mΩ ~1Ω     5A+5A      10mΩ ~1Ω

             5A：   10.00mΩ ~4Ω     1A+1A      100mΩ ~5Ω

             1A：   100.0mΩ ~20Ω

3）最高分辨率：0.1uΩ

4）準確度： ±（讀數×0.2%+2字）

5）外型尺寸：430mm×320mm×230mm

6）重量： 12kg

2、使用條件

1）環境溫度： －10℃  ～ 50℃   環境濕度： ≤ 85％RH

2）工作電源： AC220V ± 10%

3）電源頻率： （50±1）Hz
