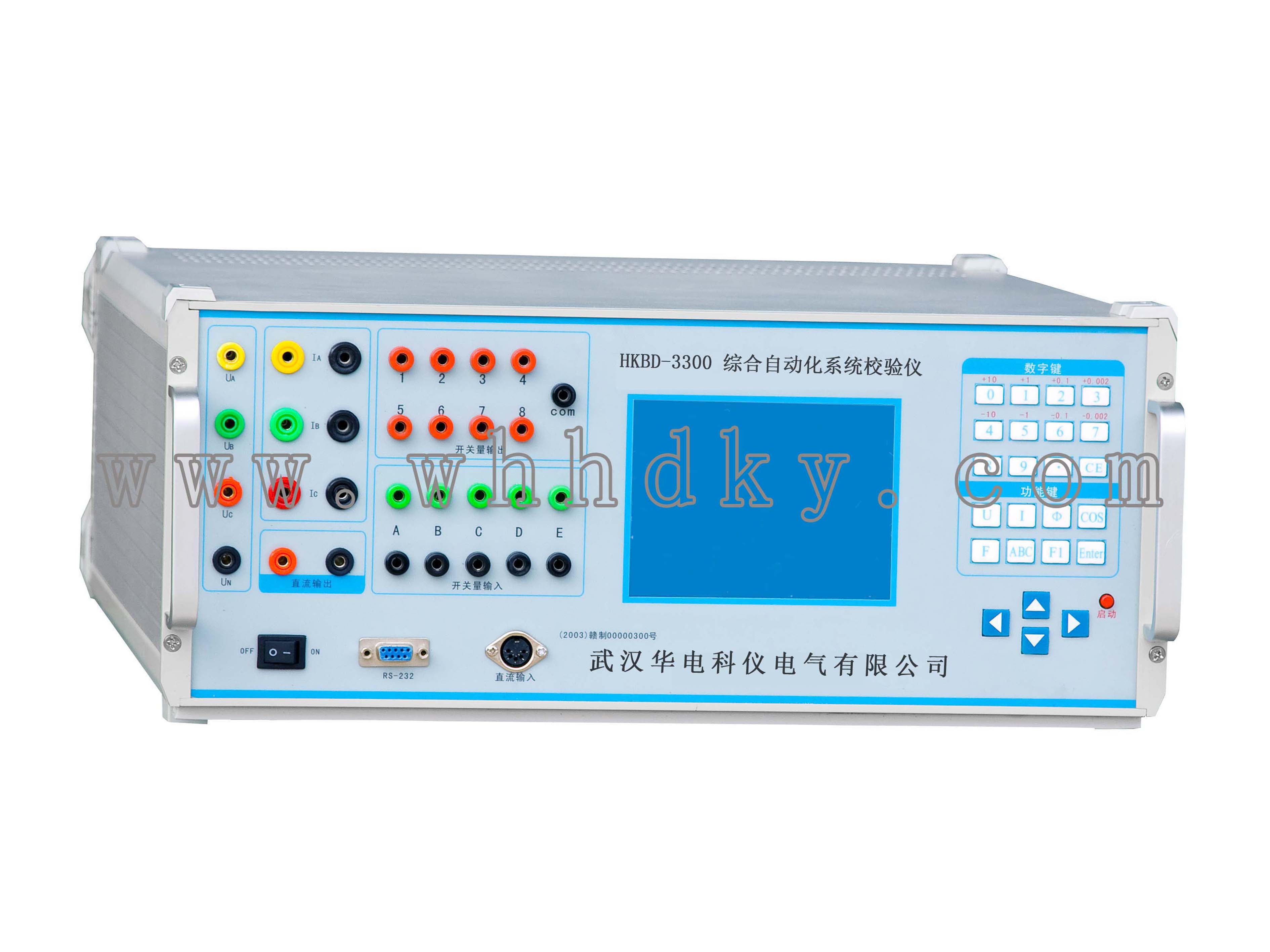

HKBD-3300 標準源

設備名稱:標準源(變電站綜合自動化系統檢定裝置)型號:HKBD-3300數量:1臺套生產廠家:武漢華電科儀電氣有限公司
咨詢熱線:027-88933327




產品概述

       HKBD-3300 標準源產品概述
       HKBD-3300標準源(變電站綜合自動化系統檢定裝置)是我公司應用近期科研成果推出的高技術產品。該產品引用先進的設計理念,采用強大的DSP數字處理系統及高精度A/D、D/A轉換器,采納用戶的使用心得,集多年電測儀器研發之大成。功能強大,表源一體,可以檢驗交流采樣裝置、交流采樣遠動終端(RTU)和各種電測量變送器,檢驗項目和檢驗方法符合交流采樣遠動終端技術條件、GB/T13850-1998交流電量轉換為模擬量或數字量信號的電測量變送器、JJG(電力)01-94電測量變送器檢定規程等標準的要求

功能特點

2.1 交流采樣裝置及交流采樣遠動終端(RTU)檢驗

按照GB/T13729-2002和DL/T630-1997的要求對RTU進行檢驗。

2.1.1交直流模擬量輸入檢驗

可以進行的檢驗項目有:外觀檢查(編輯方式)、絕緣電阻測定(編輯方式)、工頻耐壓試驗(編輯方式)、基本誤差測定、遙測信息響應時間測定、各種影響量引起的改變量測定、與主站通信正確性試驗、遙測掃描周期試驗等。

2.1.2狀態量輸入檢驗

可以進行遙信輸入信號與顯示終端遙信狀態一致性試驗,事件順序記錄正確性及分辨率試驗,遙信變位響應時間測試、與主站通信正確性試驗。

2.1.3遙控執行檢驗

可以測定各路遙控執行功能是否正常,輸出繼電器接點的容量是否符合要求。

2.1.4遙調功能檢驗

可以測定各路遙調功能是否正常,遙調輸出模擬量的準確度是否符合要求。

2.1.5數字量輸入測試檢驗

可以進行輸入數字量與顯示終端顯示數字一致性試驗,與主站通信正確性試驗。

2.1.6脈沖輸入檢驗

可以進行輸入脈沖數與終端脈沖計數值一致性試驗,與主站通信正確性試驗。

2.2電量變送器檢定

2.2.1可以檢定的變送器

可以檢定各種交直流變送器,包括:交流電壓及交流電壓組合變送器、交流電流及交流電流組合變送器、直流電壓變送器、直流電流變送器、三相三線(三相四線)有功功率變送器、無功功率變送器、有功無功功率組合變送器、有功電能變送器、無功電能變送器、相位變送器、功率因數變送器、頻率變送器等。

2.2.2可以完成的檢定項目

可以按照J(rèn)JG(電力)01-94的要求對變送器進行全部項目的檢定,包括:外觀檢查(編輯方式)、基本誤差測定、輸出紋波含量測定、絕緣電阻測定(編輯方式)、工頻耐壓試驗(編輯方式)、響應時間測定、各種影響量引起的改變量測定等。

2.3交直流功率源

本裝置可以輸出交直流電壓電流,裝置等級0.05,可提供交直流電流標準、交直流電壓標準、功率標準、相位標準、功率因數標準、頻率標準、電能標準。輸出方式和輸出電量可以任意設置。

2.4數據管理

可以保存RTU試驗數據和電量變送器試驗數據,進行查詢、瀏覽、打印、刪除等操作。被檢RTU參數和被檢變送器參數永久保存,以便檢驗時調出,減少錄入工作量。

詳細參數





交流電壓量程:0~600V;調節范圍:0~120%;準確度等級:0.05級。

直流電壓量程:75mV;0~400V;調節范圍:0~120%;準確度等級:0.05級。

交流電流量程:0~25A;調節范圍:0~120%;準確度等級:0.05級。

直流電流量程:0~20mA。

狀態量標稱電壓值為24V\48V\110V\220V;

狀態量路數:有8 個獨立輸出。每個開關工作電流≤5A;開→關或關→開≤10uS

脈沖量輸出

頻率:0~5kHz可調;

脈寬:1ms~100ms可調;

電平:0~5V,0~12V或0~24V;

脈沖數:輸出脈沖數可以設置。

遙控執行指示

遙調誤差測試:直流0—20mA 測試通道,精度優于0.05%;

信息響應時間測量

測量項目:變送器響應時間;遙信變位傳送時間;遙測信息傳送時間;遙測掃描周期;

測量誤差:±50ms;

遠動通訊接口

RS-232,RS-485,RS-422,網口。

遠動規約

循環式(CDT)遠動規約應符合DL 451-91;

問答式(POLLING)遠動規約應符合DL/T 634.5101-2002、DL/T634.5104-2002

支持IEC61850或DL/T860規約。

環境條件

工作溫度:0℃ ~40℃;

相對濕度:≤ 85%;

儲存條件:-30℃~ 60℃。

工作電源

AC220V±15%
