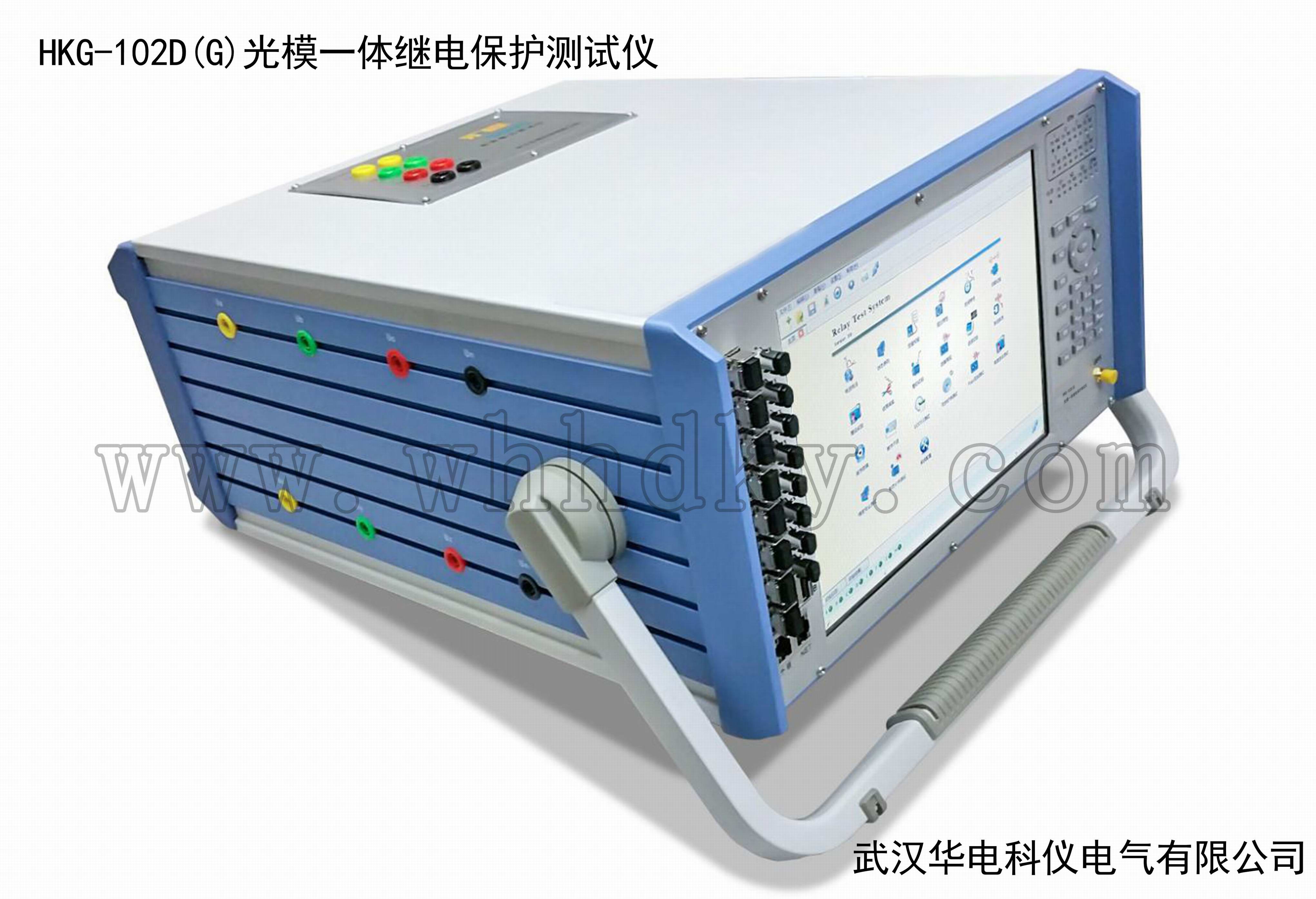

HKG-102D(G)光模一體繼電保護測試儀主要功能特點：

SCD圖形化

完整解析SCL文件（SCD、CID、ICD），支持圖形化顯示SCD虛端子連接，并實現對SV、GOOSE、MMS信息的自動配置

數字故障測試

可模擬SV、GOOSE、FT3異常幀，如丟幀、錯序、抖動、雙A/D不一致、錯值、stNum/sqNum異常、CRC錯誤、品質位異常等。

智能終端SOE響應時間測試

可測試智能終端開入回路、跳/合閘回路響應時間。

GOOSE虛端子測試

可模擬虛端子動作，對GOOSE鏈路進行點對點聯動測試。

數字示波測試

可自動探測SV、FT3、GOOSE報文并自動匹配SCD文件，分析報文離散度、異常幀、通道數據（幅值、相位）、波形等。

同步時鐘測試

可對合并單元裝置對時/守時性能、失步再同步性能進行測試。

額定延時測試

可對合并單元的額定延時進行測試。

PCAP抓包分析

可對SV、FT3、GOOSE報文進行抓包，自動標記異常幀并告警，支持PCAP文件導出。

PCAP報文回放測試

可對PCAP格式報文進行回放，支持報文幀內容任意編輯，支持定量/循環回放，支持巨包、碎包。

網絡壓力測試

可自由組合SV與Goose產生指定流量的報文輸出，可模擬GOOSE風暴輸出。

保護裝置測試

提供電流電壓、狀態序列、差動、諧波、低周減載、同期、系統振蕩、整組、阻抗特性、時間特性、Comtrade文件回放等測試。

光功率測量

所有光纖以太網口支持光功率測量。

HKG-102D(G)光模一體繼電保護測試儀主要優點特性：

Ø 模擬量與數字量可同時輸出，也可以單獨輸出。

Ø 最大9路電流（0~35A，0.05級）、9路電壓（0~125V，0.05級）同時輸出，幅值、相位、頻率單獨可調。

Ø 最多10對光纖以太網接口，支持1000M SFP光模塊，支持100M SFP光模塊，同時還支持10/100/1000M SFP電模塊，用戶可以根據需要自行更換；

Ø 支持IEC61850-9-1/2幀格式的SV、Goose，以及IEEE-1588報文；

Ø 整機最大支持24組SV+64組Goose同時輸出測試；

Ø 4對2~20M光纖串口，可收發IEC60044-7/8 FT3、國網擴展FT3,以及主要保護廠家的私有FT3幀格式的采樣值報文；

Ø 6路模擬電壓型小信號輸出、6路模擬電流型小信號輸出，提供針對小信號輸入的保護裝置的測試；

Ø 內置GPS/北斗對時模塊，同時提供1對光同步接口，可接收IRIG-B/PPS對時，也可對外提供IRIG-B碼同步時鐘源；

Ø 內嵌工控機，10.4'大屏幕，多點觸控；

Ø 可外接PC操作，操作軟件一致；

Ø 光纖通訊接口支持單纖連接，支持數據轉發、鏡像、回環等；

Ø 散熱結構設計合理，保護措施可靠完善，對過流、過溫、短路等具有自保護及告警功能；

HKG-102D(G)光模一體繼電保護測試儀主要技術指標：

交流電壓源

輸出范圍： 6×125V

分辨率： 25μV

最大輸出功率： 60VA/相

輸出精度： ±0.05%，±0.2%可選

交流電流源

輸出范圍： 6×35A（可定制0~40A）

分辨率： 5μA

最大輸出功率： 450VA/相

輸出精度： ±0.05%，±0.2%可選

直流電壓源

輸出范圍： 6×175V

分辨率： 25μV

最大輸出功率： 90W/相

輸出精度： ±0.05%，±0.2%可選

直流電流源

輸出范圍： 6×20A

分辨率： 5μA

最大輸出功率： 200W/相

輸出精度： ±0.05%，±0.2%可選

輸出頻率

輸出范圍： 0~1000Hz

分辨率： 1mHz

精度： ±0.001Hz（10~65Hz）,±0.005Hz（65~450Hz），±0.01Hz（450~1000Hz）

輸出相位

輸出范圍： 0~359.999°

分辨率： 0.001°

輸出精度： ±0.05°（40~60Hz）

諧波

輸出范圍： 2~20次諧波及直流

輸出精度： ±0.1%

電流、電壓同步性＜10μs

大電流輸出時間

0~10A， 連續輸出

10~20A， >60s

20~Imax, >15s

光纖以太網口

8/10對×100/1000M，LC，多模，1310nm或850nm

支持協議： IEC61850-9-1/2/LE，Goose，MMS,IEEE-1588

發送離散度： <0.1μs

接收時標精度： <25ns

1588對時精度： <80ns

光纖串口

4對×（2~20Mbits/s），ST，多模，850nm；

支持協議： IEC60044-7/8 FT3；

傳輸方式： 曼碼、異步串口；

發送離散度： <0.1μs

接收時標精度： <25ns

同步接口

內置GPS/北斗雙模對時模塊，外接GPS天線

1對×IRIG-B/PPS光口，ST，多模，850nm

對時精度： <1μs

電以太網口

2個，RJ-45，100/1000M，用于外聯PC、MMS

小信號輸出

6×（0~7.07VAC/0~10VDC）

分辨率： 25μV

幅值精度： ±0.05%，±0.2%可選

相位精度： ±0.05°

頻率精度： ±0.001Hz

6×（4~20mA DC）

分辨率： 5μA

幅值精度： ±0.05%，±0.2%可選

開關量輸入

8路，10-250VDC或空接點，自動識別，無極性

開關量輸出

8路，4空接點/4快速開出

交直流開斷能力： 0.5A，250V

快速開出響應時間： <10μs

屏幕

10.4’多點觸控電容屏

分辨率：1024×768

供電電源

AC：220V±15%,50Hz±10Hz

重量

360 ×200 ×415 （mm），13.5~15.0Kg
