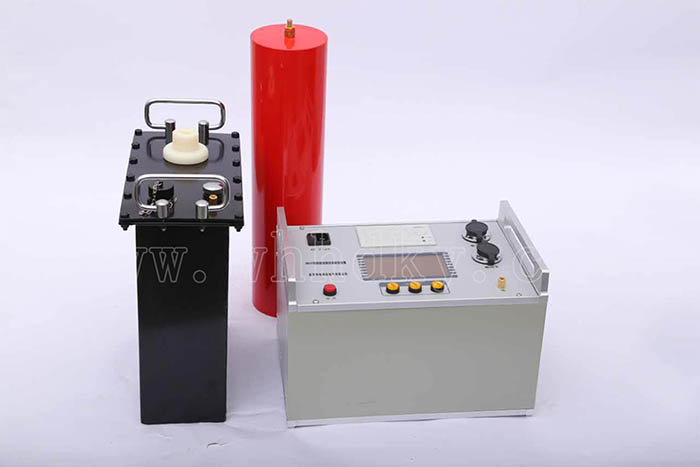

MEICUI-CDP30-80KV程控超低頻高壓發生器產品簡介：

        耐壓試驗可分為交流耐壓試驗和直流耐壓試驗，交流耐壓試驗又可分為工頻、變頻和 0.1Hz 超低頻測試技術，其中 0.1Hz 超低頻技術是近期研發技術。
        我公司新一代MEICUI-CDP30-80KV系列超低頻高壓發生器是采用新的技術自主開發的核心產品，采用 7 寸觸模屏、優質ARM7 單片機、高速 AD 采集電路，并配有后臺管理軟件。它克服了國內同類產品的諸多缺點（見表 1），性價比遠遠高于同類進口產品，特別適用于絕緣等值電容較大的電氣設備（例如：電力電纜、電力電容器、大中型發電機和電動機等）耐壓試驗，符合 2004 年國家新頒布電力行業標準《超低頻高壓發生器通用技術條件DL/T849.4-2004》要求。

MEICUI-CDP30-80KV程控超低頻高壓發生器主要性能特點：

☆ 技術革新：采用數字變頻技術，微電腦控制，升壓、降壓、測量、保護等測試過程全自動化。
☆ 操作方便：接線簡單，傻瓜式操作。
☆ 保護全面：多重保護（過壓保護、高低壓側過流保護），動作迅速（動作時間≤10ms）,儀器安全可靠。
☆ 安全可靠：控制器和高壓發生器低壓連接，光電控制，使用安全可靠。
☆ 采用了高低壓閉環負反饋控制電路，輸出無容升效應。
☆ 配置齊全：電容觸摸屏，液晶漢字顯示，自動存儲，自動打印。
☆ 測試范圍大：0.1Hz、0.05Hz 及 0.02Hz 多頻率選擇，測試范圍大。
☆ 體積小、重量輕：十分利于戶外作業。

MEICUI-CDP30-80KV程控超低頻高壓發生器主要技術指標：

1. 輸出額定電壓：參見表 3
2. 輸出頻率：0.1Hz、0.05Hz、0.02Hz
3. 帶載能力： 0.1Hz 最大 1.1µF
                       0.05Hz 最大 2.2µF
                       0.02Hz 最大 5.5µF
4. 測量精度：3%
5. 電壓正，負峰值誤差：≤3％
6. 電壓波形失真度：≤5％
7. 使用條件：戶內、戶外；溫度：-10℃～+40℃；濕度：≤85％RH
8. 電源保險管：參見表 3
9. 電源：電壓 220V±5%，50±5Hz
注意：若使用便攜式發電機供電，要求發電機輸出電壓、頻率穩定（一般要求功率大于 3kW，頻率 50Hz，電壓 220V±5%
10.被試品電容量不得超過儀器額定電容量最大值，數值大小見表 3；

	表 3	系列超低頻高壓發生器主要技術參數
型號	額定電壓		帶載能力	電源	產品結構、重量
				保險管
	30kV		0.1Hz,≤1.1µF		控制器：6 ㎏
-30/1.1				8A
			0.05Hz,≤2.2µF
	（峰值）				升壓器：20 ㎏
			0.02Hz,≤5.5µF
	50kV		0.1Hz,≤1.1µF		控制器：6 ㎏
-50/1.1				10A
			0.05Hz,≤2.2µF
	（峰值）				升壓器：45 ㎏
			0.02Hz,≤5.5µF
	80kV		0.1Hz,≤1.1µF
-80/0.5				20A	控制器：4 ㎏
			0.05Hz,≤2.2µF
	（峰值）
					升壓器：50㎏
			0.02Hz,≤5.5µF

11.根據被試對象選擇適當規格的產品

使用時，試品電容量不得超過儀器的額定電容量。試品電容量過小，會影響輸出波形。若小于 0.05µF，儀器將不能正常輸出，此時可并聯 0.05 µF 的電容器（由本公司提供）輔助輸出。
