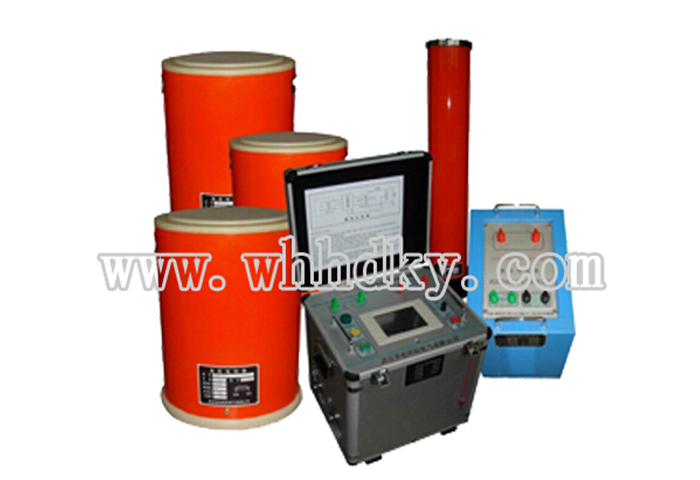

HKXZ-135kVA/108kV變頻串聯諧振耐壓裝置簡述
一、對被試品對象及試驗要求
1、35kV/400mm2電纜1km的交流耐壓試驗，電容量≤0.2146uF，試驗頻率30-300Hz，試驗電壓52kV，試驗時間60min。
2、10.5kV/63MW火力發電機的交流耐壓試驗，電容量≤0.33uF，試驗頻率45-65Hz，試驗電壓24kV，試驗時間1min。
3、35kV主變的交流耐壓試驗，試驗頻率30-300Hz，試驗電壓不超過68kV，試驗時間1min。
二、工作環境
1. 環境溫度：－150C –45 0C;
2. 相對濕度：≤90%RH;
3. 海拔高度: ≤3000米；
常用的配置選型：
|
電壓 等級 |
配置型號 |
被試品試驗要求 |
|
10KV |
HKXZ-110KV/22KV |
1、10kV/500mm2電纜2km的交流耐壓試驗，電容量≤1.02uF，試驗頻率30-300Hz，試驗電壓22kV，試驗時間5min。 |
|
10KV |
HKXZ-75kVA/75kV/25kV
|
1、10kV/300mm2，長度1.5km電纜的交流耐壓試驗，電容量≤0.563uF，試驗頻率30-300Hz，試驗電壓22kV，試驗時間5min。
2、35kV主變的交流耐壓試驗，電容量≤0.02uF，試驗頻率45-65Hz，試驗電壓不超過68kV，試驗時間1min。 |
|
35KV |
HKXZ-108kVA/108kV |
1.35kV/300mm2，長度0.5km電纜的交流耐壓試驗，電容量≤0.097uF，試驗頻率30-300Hz，試驗電壓52kV，運行時間60min。
2.10kV/300mm2電纜2km的交流耐壓試驗，電容量≤0.751uF，試驗頻率30-300Hz，試驗電壓不超過22kV，試驗時間5min。
3.35kV/16000kVA主變的交流耐壓試驗，電容量≤0.01uF，試驗頻率45-65Hz，試驗電壓不超過68kV，試驗時間1min。
4.35kV及以下電壓等級開關、GIS、互感器、斷路器等變電站設備的交流耐壓試驗，試驗頻率30-300Hz，試驗電壓不超過95kV，試驗時間1min |
|
35KV |
HKXZ-135kVA/108kV |
1、35kV/300mm2長度1km電纜的交流耐壓試驗，電容量≤0.1945uF，試驗頻率30-300Hz，試驗電壓52kV，試驗時間60min。
2、35kV/8000kVA主變的交流耐壓試驗，電容量≤0.012uF，試驗頻率45-65Hz，試驗電壓68kV，試驗時間1min。
3、10.5kV/50MW發電機的交流耐壓試驗，電容量≤0.26uF，試驗頻率45-65Hz，試驗電壓不超過24kV，試驗時間1min。
4、6kV/8MW火力發電機的交流耐壓試驗，電容量≤0.1uF試驗頻率45-65Hz，試驗電壓不超過15kV，試驗時間1min。 |
|
110KV |
HKXZ-270KVA/270KV（加補償電容） |
1、35kV/240mm2電纜1km的交流耐壓試驗，電容量≤0.1805uF，試驗頻率30-300Hz，試驗電壓52kV，試驗時間60min。
2、110kV及以下電壓等級GIS，開關等變電站設備的交流耐壓試驗，試驗頻率30-300Hz，試驗電壓不超過265kV，試驗時間1min。
3、110kV/20000kVA主變全絕緣的交流耐壓試驗，電容量≤0.012uF，試驗頻率45-65Hz，試驗電壓不超過160kV，試驗時間1min。
4、110kV/300mm2電纜0.2km的交流耐壓試驗，電容量≤0.0294uF，試驗頻率30-300Hz，試驗電壓128kV，試驗時間60min。
5、10kV/300mm2電纜3km的交流耐壓試驗，電容量≤1.126uF，試驗頻率30-300Hz，試驗電壓22kV，試驗時間5min。 6、6.3kV/10MW水力發電機的交流耐壓試驗，電容量≤0.45uF，試驗頻率45-65Hz，試驗電壓不超過16kV，試驗時間1min。（此電容量僅供參考） |
1. 額定容量：135kVA；
2. 輸入電源：單相220或三相380V電壓，頻率為50Hz；
3. 額定電壓：27kV；54kV； 108kV；
4. 額定電流：5.A；2.5A；1.25A；
5. 工作頻率：30-300Hz；
6. 裝置輸出波形：正弦波
7. 波形畸變率：輸出電壓波形畸變率≤1%；
8. 工作時間：額定負載下允許連續60min；過壓1.1倍1分鐘；
9. 溫 升：額定負載下連續運行60min后溫升≤65K；
10. 品質因素：裝置自身Q≥30(f=45Hz)；
11. 保護功能：對被試品具有過流、過壓及試品閃絡保護(詳見變頻電源部分)；
12. 測量精度：系統有效值1.5級；
1. 激勵變壓器JLB-7.5kVA/3/6/kV/0.4kV 1臺
a) 額定容量：7.5kVA；
b) 輸入電壓：0-400V，單相；
c) 輸出電壓：3/6kV
d) 結 構：干式；
e) 重 量：約45kg；
2. 變頻電源HKXZ-F -7.5kW/220/380V 1臺
a) 額定輸出容量：7.5kW
b) 工作電源：220/380±10%V（單/三相），工頻
c) 輸出電壓：0 –400V，單相，
d) 額定輸入電流：18.75A
e) 額定輸出電流：18.75A
f) 電壓分辨率: 0.01kV
g) 電壓測量精度：0.5%
h) 頻率調節范圍：30 – 300Hz
i) 頻率調節分辨率：≤0.1Hz
j) 頻率穩定度：0.1%
k) 運 行 時 間：額定容量下連續60min
l) 額定容量下連續運行60min元器件最高溫度≤65K;
m) 噪 聲 水 平：≤50dB
n) 可實現以下功能
1）變頻電源的放置為縱向和橫向，特別適合現場操作及觀察；
2）內外部具備特殊減震橡膠支撐腳和保護鋁箱，可有效減緩運輸中的顛簸震動和吊裝時的沖擊。保證了變頻電源的長期穩定性和可靠性；
3）參數顯示：觸摸或外接鼠標大屏幕液晶界面顯示系統,可顯示諧振電壓(即試驗前設置的目標電壓)、試驗頻率、測量頻率、低壓電壓、低壓電流、耐壓時間、過壓保護、過流保護、閃絡保護、階段升壓及階段計時、操作模式切換、電容，電感，頻率互換計算、參數查詢等, 還可顯示頻率曲線、電壓曲線等可直觀地判斷當次試驗諧振頻率準確及穩定性；
4）參數設置：大屏幕觸摸液晶彩屏和外接鼠標直接完成各種參數的設置，可對起始頻率、終止頻率、起始電壓、階段升壓和計時、測量分壓器變比、激勵變變比、過壓保護、過流保護、閃絡保護、試驗模式、電容電感頻率互換計算、參數設置提示以及幫助等參數進行設置或選擇；
5）試驗模式：觸摸屏和外接鼠標操作，有全自動、半自動、手動三種運行狀態。具備升壓、調諧（含手動、自動）、分段加壓和計時、運行狀態、模式切換、故障提示、電容電感頻率互換計算功能等；
6）保護功能及其信息提示：具備高壓過壓保護、低壓過流、過流保護，以及失諧保護、零位、閃絡保護、緊急停機、欠壓保護等多重保護功能；
7）數據存儲功能：試驗結果保存（手動保存）、打印、上傳、回查等
① 試驗結果：手動或自動試驗完畢后，在試驗結果界面中可顯示出試驗時的詳細參數，當試驗發生中斷時，可提示中斷狀態�？蓪当４嬖诖鎯ζ髦�，該存儲器為非易失存儲器，可保存50次試驗記錄；
② 數據查詢：可將已保存的試驗結果數據顯示到屏幕上，同時具有USB接口，可將數據輸出打印或利用設備所攜帶打印機打印；（打印機屬客戶自選，若客戶有此需求，須在合同中予以特別寫明）
8）自動穩壓功能：系統根據設定的試驗電壓或手動升壓結果，自動跟蹤并維持穩定的試驗電壓，電壓穩定度可達1.0%；
9）調頻范圍及頻率分辨率均可設定：調頻范圍可設為30～300Hz、45～100Hz、200-300Hz、按需設置，可加快調諧過程；頻率分辨率根據需要，可預設為0.1Hz、0.2Hz、0.5Hz、或1.0Hz，在調諧效率與調諧精準度之間取得優化平衡；
10）頻率調節分為粗調和細調，并可自動尋找試驗諧振點，保證諧振頻率在整個試驗過程中不發生漂移；
P）重 量：約15kg；
3. 高壓電抗器DK-33.75kVA/27kV 4節
a) 額定容量：33.75kVA;
b) 額定電壓：27kV；
c) 額定電流：1.25A；
d) 電 感 量：100H/單節；
e) 品質因素：Q≥30 (f=45Hz)；
f) 結 構：干式；
g) 重 量：約45kg；
4. 電容分壓器FR-100kV/1000pF 1套
a) 額定電壓：100kV；
b) 高壓電容量：1000pF
c) 介質損耗：tgσ≤0.5%；
d) 分 壓 比：1500：1
e) 測量精度：有效值1.5級;
f) 重 量：約8kg；
5. 補償電容器BC-70kV/10000pF 1套
g) 額定電壓：70kV/35kV；
h) 高壓電容量：10000pF/20000pF；
i) 重量：10kg
