關鍵詞：直流高壓發生器，直高發，直流耐壓設備，直流耐壓試驗裝置

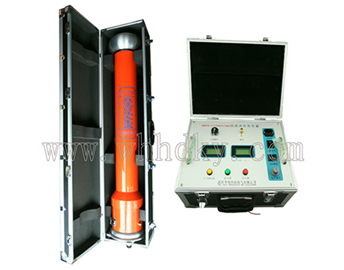

         直流高壓發生器是按照中國行業標準ZBF 24003-90《便攜式直流高壓發生器通用技術條件》的要求，研究、制造的便攜式直流高壓發生器，適用于電力部門、廠礦企業動力部門、科研單位、鐵路、化工、發電廠等對氧化鋅避雷器、磁吹避雷器、電力電纜、發電機、變壓器、開關等設備的直流高壓試驗。

         直流高壓發生器采用中頻倍壓電路，率先應用最新的PWM中頻脈寬調制技術，閉環調整，采用了電壓大反饋，使電壓穩定度大幅度提高。使用性能卓越的大功率IGBT器件及其驅動技術，并根據電磁兼容性理論，采用特殊屏蔽、隔離和接地等措施。使直流高壓發生器具備了高品質、便攜式，并能承受額定電壓放電而不損壞。

         直流高壓發生器儀器主要部件選用美國、德國、日本等國先進技術的元器件，使儀器更可靠、更穩定，倍壓筒體積小，容量大，過載能力強，便于現場作業試驗。我公司（華電科儀）視質量和信譽為生命，不斷提高科技水平，研制出優質產品，以滿足用戶的需要。

注意事項：

1.    直流高壓發生器是提供高壓直流源的儀器，在使用直流高壓發生器前必須先把儀器可靠接地。使用直流高壓發生器的工作人員，必須具有“高壓試驗上崗證”的專業人員。

2.    使用直流高壓發生器請用戶必須按《電力安規》168條規定，并在工作電源進入試驗器前加裝兩個明顯斷開點。當更換試品和接線時，應先將兩個電源斷開點明顯斷開。同時現場必須保持至少有三個工作人員在現場，這樣才能有效的保證使用人員的安全。

3.    打開直流高壓發生器控制箱上的電源前要肯定直流高壓發生器接的是220V交流電源，仔細的檢查接線是否正確，同時也要檢查高壓放電桿的接線是否可靠。在直流高壓發生器的升降壓過程要保持緩升緩降，平穩升壓是延長直流高壓發生器的使用壽命最主要的要點之一。還有盡量避免過量程使用儀器。

4.    在每次試驗結束后先把電位器回到零位，然后切斷電源在進行對被試品的放電，放電過程分為兩步，對大電容試品的放電應用ZS專用放電電阻棒對試品放電。放電時不能將放電棒立即接觸試品，應先將放電棒逐漸接近試品，到一定距離空氣間隙開始游離放電，有嘶嘶聲，當無聲音時可用放電棒放電，最后直接接上地線放電。

5.    當直流高壓在200kV及以上時，盡管試驗人員穿絕緣鞋，且處在安全距離以外區域，但由于高壓直流離子空間電場分布的影響，會使幾個鄰近站立的人體上帶有不同的直流電位。試驗人員不要互相握手或用手接觸接地體等，否則會有輕微電擊現象，此現象在干燥地區和冬季較為明顯，但由于能量較小，一般不會對人體造成傷害。直流高壓發生器控制箱電源為交流AC220V±10%，50Hz。如果電源經1/1隔離變或現場用自發電源，則必須人為將電源有一點與大地聯接。

直流高壓發生器保養方法：

1.半年更換一次液壓油并清洗油箱，用油必須采用推薦的型號；

2.氣炎熱時經常檢察（當油溫≥45度）冷卻裝置是否自動啟動。（冷卻水溫必須低于30度）

3.在清洗油箱的同時清洗空氣濾清器；天

4.經常檢查直流高壓發生器的濾油器信號燈，信號燈一亮（同時蜂鳴器會響），立即清洗油過濾器；

5.按規定需要給設備機械傳動部分各潤滑點注油；

6.經常觀察液體狀況，液位接近下限時請及時往油箱里補充推薦使用的液壓油；

7.經常檢查各處防塵裝置，發現破損或連接松動，應及時處理，以防沙塵混入，損壞設備

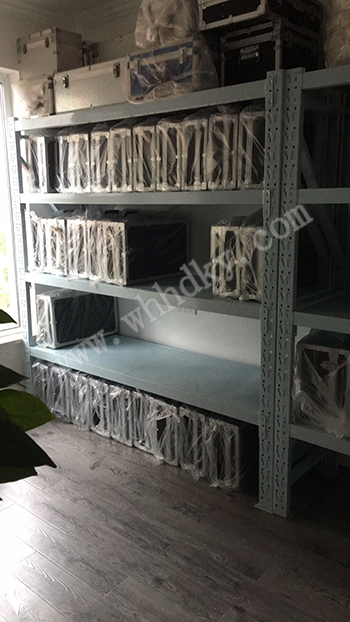

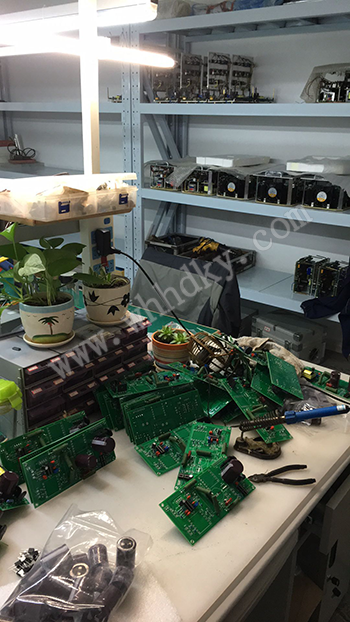

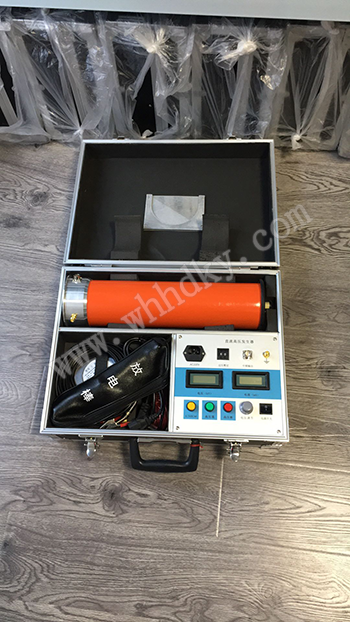

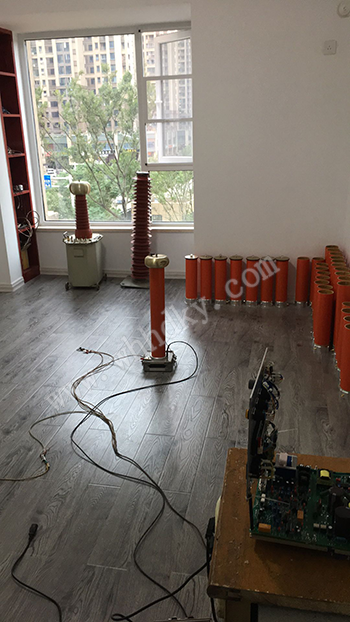

以下是我公司的生產車間配圖：

電力行業的常用的電壓等級：10KV  35KV  110KV  220KV  500KV

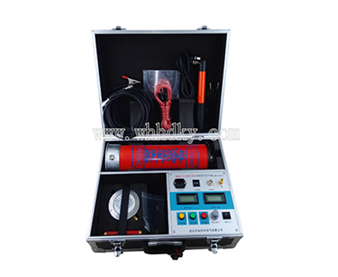

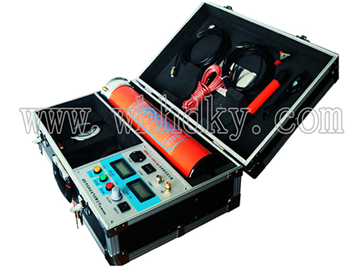

       直流高壓發生器：（HDKZG-II）適用于電力部門、工礦、冶金、鋼鐵等企業動力部門對氧化鋅避雷器、電力電纜、變壓器、發電機等高壓電氣設備進行直流耐壓試驗。選型方法：額定電壓（KV）,額定電流（mA）

示例如下：電壓等級10KV 對應的是60KV：2mA；

          電壓等級35KV對應的是120KV：2mA；

          電壓等級110KV對應的是200KV：2mA；

         下面給大家介紹一下三種不同電壓等級所需要對應的三個儀器：

當電壓等級為10KV的時候，需要用到：

（HDKZG-II 60kV/3mA直流高壓發生器）

產品鏈接：http://www.kcj88.com/products.asp?id=587

當電壓等級為35KV的時候，需要用到：

（HDKZG-II 120KV-2mA直流高壓發生器）

產品鏈接：http://www.kcj88.com/products.asp?id=727

當電壓等級為110KV的時候，需要用到：

（HDKZG-II（200kV/2mA）直流高壓發生器）

相關鏈接：http://www.kcj88.com/products.asp?id=588

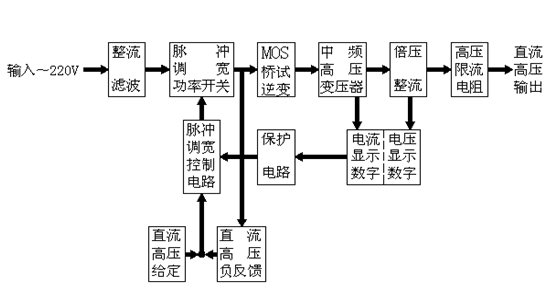

工作原理圖如下：

主要技術參數特點

1．技術特點：

●機箱采用鋁合金機箱。

●采用中頻倍壓電路，應用PWM脈寬調制技術和大功率IGBT器件。

●采用電壓大反饋，輸出電壓穩定度高，紋波系數≤0.5%。

●全量程平滑調壓，電壓調節精度好，調節精度≤0.5%，穩定度≤1%，電壓電流誤差±（1.5%±2個字），電流誤差±（1.5%±2個字）。

●升壓電位器零起升壓。

● 0.75U_DC1mA功能按鈕，方便氧化鋅避雷器試驗，精度±（1.5%±2個字）。

●過壓保護采用拔碼設定，一目了然，誤差±2%。

●倍壓采用新型材料，輕巧、堅固。外表涂特種絕緣材料，電氣性能好，防潮能力強。

● HDKZG-II產品符合DL/T848.1-2004技術要求，并經電力部電氣設備質量檢測測試中心型式試驗，嚴格執行企標出廠。

2．技術參數：

注：40KV一體化的設備高壓直接用拖地電纜引出。如需其它型號可與廠家直接聯系定做。
