油浸式試驗變壓器如何選型

一、產品概述：
      YD系列油浸式試驗變壓器是根據機電部《試驗變壓器》標準在原同類產品基礎上經過大量改進后而生產的，YD（JZ）系列輕型交直流高壓試驗變壓器是在YDJ系列試驗變壓器的基礎上按照國家標準《JB∕T 9641-1999》經過改進后而生產的一種新型產品。特別適用于電力系統、工礦企業、科研部門等對各種高壓電氣設備、電器元件、絕緣材料進行工頻或直流高壓下的絕緣強度試驗。是高壓試驗中必不可少的重要設備。 二、產品關鍵字：
油浸式試驗變壓器、變壓器、交直流試驗變壓器、油試驗變

三、采用標準：
DL/T 848.2-2004        《高壓試驗裝置通用技術條件第2部分:工頻高壓試驗裝置》
DL/T 848.3-2004        《高壓試驗裝置通用技術條件第3部分:無局放試驗變壓器》
JB/T 9641-1999         《試驗變壓器》
DL/T 474.4-2006        《現場絕緣試驗實施導則 第4部分:交流耐壓試驗》
DL/T 596-2005          《電力設備預防性試驗規程》
GB1094.1-GB1094.6-96   《外殼防護等級》
GB2900　　　　　　　   《電工名詞術語》
GB/T16927.1~2-1997　   《高電壓試驗技術》
GB4793-1984               《電子測量儀器安全要求》
GB191                     《包裝貯運標志》
GB/T.311-1997          《高壓輸變電設備的絕緣與配合》

四、儀器特點：
1.本系列產品鐵芯為單相芯式，采用優質冷軋取向硅鋼片疊制而成，緊固方式采用鋼材作夾件。
2.高壓線圈為圓筒多層塔式，由優質聚酯漆包線及高耐壓值絕緣材料繞制而成。
3.低壓線圈在外,儀表線圈為一獨立繞組，一般情況下為100V。

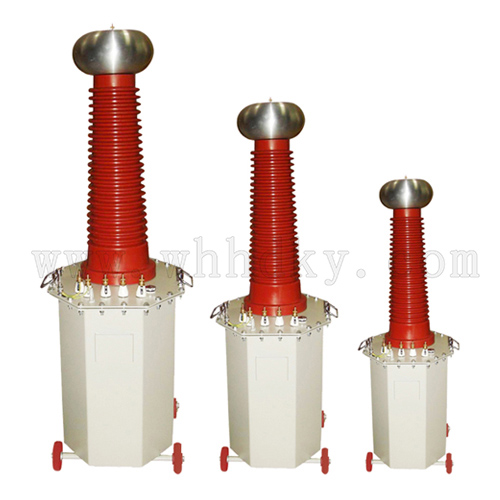

4.殼體為八角形，10kVA以上的試驗變壓器裝有可移動的鐵輪。具有重量輕、體積小、移動方便、性能優越等特點。
5.YD系列油浸式試驗變壓器為單相變壓器，用工頻220V或380V電源接入操作箱（臺），經操作箱內自耦調壓器調節至0-200V或0-400V電壓輸出至試驗變壓器的初組繞組，根據電磁感應原理，在試驗變壓器高壓繞組可獲得試驗所需的高電壓。
6.本系列產品具有體積小、重量輕、結構緊湊、功能齊全、通用性強和使用方便等特點。

五、主要技術參數：
表1. YD（JZ）系列輕型交直流試驗變壓器

型  號	容量 (kVA)	高壓電壓（kV）		高壓電流（mA）		低壓輸入		變比	溫升℃ (30分鐘)
		AC	DC	AC	DC	電壓(V）	電（A）	高/儀
YD（J Z）-1.5/50	1.5	50	70	30	15	200	7.5	500	10
YD（J Z）-3/50	3	50	70	60	15	200	15	500	10
YD（J Z）-5/50	5	50	70	100	15	200	25	500	10
YD（J Z）-10/50	10	50	70	200	50	200	50	500	10
YD（J Z）-20/50	20	50	70	400	100	400	53	500	10
YD（J Z）-30/50	30	50	70	600	100	400	79	500	10
YD（J Z）-40/50	40	50	70	800	105	400	105	500	10
YD（J Z）-50/50	50	50	70	1000	100	400	132	500	10
YD（J Z）-10/100	10	100	140	100	50	200	50	1000	10
YD（J Z）-20/100	20	100	140	200	100	400	53	1000	10
YD（J Z）-30/100	30	100	140	300	100	400	79	1000	10
YD（J Z）-40/100	40	100	140	400	100	400	105	1000	10
YD（J Z）-50/100	50	100	140	500	100	400	132	1000	10
YD（J Z）-20/150	20	150	210	133	100	400	53	1500	10
YD（J Z）-30/150	30	150	210	200	100	400	79	1500	10
YD（J Z）-40/150	40	150	210	267	100	400	105	1500	10
YD（J Z）-50/150	50	150	210	333	100	400	132	1500	10
YD（J Z）-100/150	100	150	210	667	150	400	263	1500	10

表2.YD系列輕型交流試驗變壓器

型   號	容量 (kVA)	高壓電壓 （kV）	高壓電流 （mA)）	低壓輸入		變比 (高/儀)	溫升℃ (30分鐘)
				電壓(V)	電流(A)
YD-1.5/50	1.5	50	30	200	7.5	500	10
YD-3/50	3	50	60	200	15	500	10
YD-5/50	5	50	100	200	25	500	10
YD-10/50	10	50	200	200	50	500	10
YD-20/50	20	50	400	400	53	500	10
YD-30/50	30	50	600	400	79	500	10
YD-50/50	50	50	1000	400	12	500	10
YD-5/100	5	100	50	200	25	1000	10
YD-10/100	10	100	100	200	50	1000	10
YD-20/100	20	100	200	400	53	1000	10
YD-30/100	30	100	300	400	79	1000	10
YD-50/100	50	100	500	400	132	1000	10
YD-20/150	20	150	133	400	53	1500	10
YD-30/150	30	150	200	400	80	1500	10
YD-50/150	50	150	333	400	132	1500	10
YD-100/150	100	150	667	400	263	1500	10
YD- 50/200	50	200	250	400	132	2000	10
YD-100/200	100	200	500	400	263	2000	10
YD-150/200	150	200	750	400	395	2000	10
YD-200/200	200	200	1000	400	526	2000	10
YD-300/200	300	200	1500	400	790	2000	10
YD-50/300	50	300	170	400	132	3000	10
YD-100/300	100	300	333	400	263	3000	10
YD-150/300	150	300	500	400	395	3000	10
YD-200/300	200	300	667	400	526	3000	10
YD- 300/300	300	300	3000	400	790	3000	10

注：以上提供的目錄，為本公司的通用參數的試驗變壓器，如有特殊參數規格， 也可根據用戶提供的參數和要求設計生產，以滿足客戶的需要。
