一、產品概述

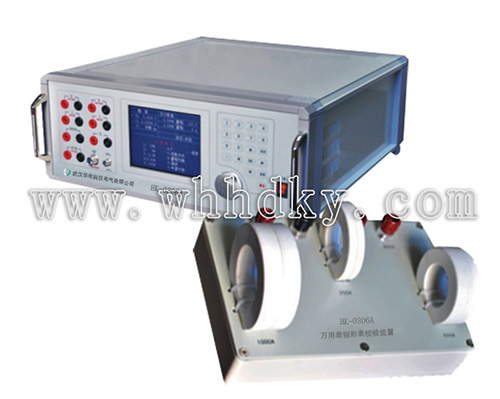

    本裝置（HK-0306A萬用表鉗形表校驗裝置）是按照檢定規程JJG124-2005《電流表、電壓表、功率表和電阻表檢定規程》的要求而設計的0.05(0.1)級單相交流和直流標準裝置。
    源的信號部分采用DSP和16位高速數模轉換器組成可控制的正弦波、畸變波信號源。
    顯示器采用5.7英寸TFT彩色液晶屏，顯示清晰亮麗。電路設計完善、運行可靠、操作方便。 二、主要功能及特點
1.裝置由單相交流電壓標準源、電流標準源和直流電壓標準源、電流標準源所組成。
2.有校準功能，即能根據外接標準的示值，修正標準源的輸出值。
3.通過專設端鈕，配合專配的“鉗形表校驗線圈”可檢測鉗形電流表，最高可到1000A。
4.可手動和半自動檢驗0.2級及以下等級的數字萬用表、指針式萬用表、鉗形電流表、安裝式數字儀表，包括有直流模擬量輸出的數字儀表。
5.可生成含有2～31次諧波的畸變波，諧波個數、次數、幅度以及諧波對基波的相位均可程控。
6.設有RS-232接口或USB接口和大容量的非易失性存貯器，可存貯500塊被檢表的檢測數據。通過上位機軟件，由PC控制本裝置可進行自動和手動檢驗，并對結果進行處理和管理。
三、主要技術指標
交流輸出
     ·電壓量程    200mV、400mV、2000mV、4000mV、20V、100V、200V、500V、1000V；
     ·電流量程    2mA、4mA、20mA、40mA、0.2A、0.5A、2A、5A、10A、20A；
 ·調節范圍    0～120%(1000V電壓除外)；
     ·調節細度    5×10－5；
     ·電壓、電流輸出容量    最大  20VA；
     ·電壓、電流調定準確度
       A:電壓20～1000V，電流0.2～20A量程       ±(0.03%RD+0.02%RG)；
       B:電壓200～4000mV，電流2～40mA量程    ±(0.3%RD+0.2%RG)；
     ·電壓、電流輸出穩定度    A:≤0.01% /60s；    B:≤0.05% /60s；
     ·電壓、電流波形失真度    ≤0.3%；
     ·正弦波輸出頻率調節范圍     (45～65)·N Hz  (N=1，2，3，……31)；
     ·正弦波輸出頻率調節細度     0.001·N Hz       (N=1，2，3，……31)；
     ·正弦波輸出頻率調定準確度     0.01Hz；
     ·諧波輸出2～31次，幅度0～20%(基波額定值)；
       相位細度    0.01°·N    (N為諧波次數, N= 2, 3, 4,…… 31)；
       輸出可以同時含有多個諧波，也可以設基波幅度為0，輸出高于工頻的正弦波。
 直流輸出
     ·電壓量程    200mV、400mV、2000mV、4000mV、20V、40V、100V、200V、400V、1000V；
     ·電流量程    20μA、40μA、200μA、400μA、2mA、4mA、20mA、40mA、0.2A、1A、2.5A、
5A、10A、20A；
     ·電壓、電流調節范圍    0～110% (1000V電壓除外)；
     ·電壓、電流調節細度    5×10－5；
     ·電壓、電流輸出容量　   最大  20W；
     ·電壓調定準確度    ±(0.03%RD+0.02%RG)；
     ·電流調定準確度    ±(0.06%RD+0.04%RG)；
     ·電壓、電流輸出穩定度    ≤0.01%/60s；
     ·電壓、電流輸出紋波      ≤1%。
頻率輸出
    ·正弦波輸出范圍(用交流電壓、電流輸出提供）     (45～65) ·N Hz；
    ·細度     0.001·N Hz （N=1，2，3，……31）；
    ·調定準確度     5×10－5。
點頻方波
     ·點頻方波輸出    1kHz、5kHz、10kHz、50kHz、100kHz、200kHz、1000kHz；
     ·方波幅度      4.5V。
     ·調定準確度    5×10－5；
 電子電阻箱輸出
　   ·量程　      0～200Ω、0～2kΩ、0～20kΩ、0～200kΩ、0～2MΩ；
     ·調節細度    0.025%；
     ·調定準確度  0～200Ω、0～2MΩ檔時  ±(0.3%RD + 0.2%RG)；
                   0～200Ω、0～2MΩ檔除外   ±(0.12%RD + 0.08%RG）。
 工作電源    單相    220V±10%，50Hz±5%。
 使用環境    溫度    20℃±10℃，相對濕度    ≤85%RH。
 體積重量    440×460×165mm3，約12kg。
四、萬用表鉗形表校驗裝置相關產品推薦：
HK-0306A 萬用表·鉗形表校驗裝置：http://www.kcj88.com/products/dnjljd/201902447.html
HK-4W 萬用表校驗儀: http://www.kcj88.com/products/dnjljd/201902417.html
HKBD-3300 標準源: http://www.kcj88.com/products/dnjljd/201902469.html
更多訪問：http://www.kcj88.com
五、HK-0306A 萬用表·鉗形表校驗裝置產品報價：
         HK-0306A 萬用表·鉗形表校驗裝置是我公司（華電科儀）自主研發生產的產品，同時還配備完善的技術培訓指導與售后維修服務。產品具體詳情或價格您可以點擊左側或右側咨詢按鈕向我們咨詢，或者撥打“027-88933327或者13163274270”，我們會竭誠為您提供最優質的服務。
