伏安特性綜合測試儀是一臺全自動型測試儀器，僅需進行數字設定，設定測試最高輸出測試電壓、最大輸出電流和步長，裝置將自動從零逐步升壓。測試全過程自動記錄數據，并自動地將伏安特性曲線描繪并顯示出來，省去手動調壓、人工記錄、整理、描曲線等煩瑣勞動。

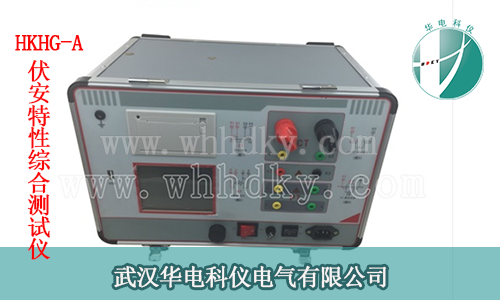

下面給大家推薦一款我自主公司研發生產的產品 HKHG-A 伏安特性綜合測試儀：
一.設計用途
設計用于對保護類、計量類CT/PT進行自動測試，適用于實驗室也適用于現場檢測。
二.參考標準
GB 1207-2006、GB 1208-2006
三.主要特征
• 支持檢測CT和PT
• 滿足 GB1207、GB1208等規程要求.
• 無需外接其它輔助設備，單機即可完成所有檢測項目.
• 自帶微型快速打印機、可直接現場打印測試結果.
• 操作簡便，帶有智能提示，使用戶更易上手操作。.
• 大屏幕液晶，圖形化顯示接口.
• 按規程自動給出CT/PT（勵磁）拐點值.
• 自動給出5%和10%誤差曲線.
• 可保存3000組測試資料，掉電后不丟失.
• 支持U盤轉存資料，可以通過標準的PC進行讀取，并生成WORD報告.
• 小巧輕便≤22Kg，非常利于現場測試.
四．測試儀主要測試功能：
|
CT（保護類、計量類） |
PT |
|
• 伏安特性（勵磁特性）曲線 |
• 伏安特性（勵磁特性）曲線 |
|
• 自動給出拐點值 |
• 自動給出拐點值 |
|
• 自動給出5%和10%的誤差曲線 |
• 變比測量 |
|
• 變比測量 |
• 極性判斷 |
|
• 比差測量 |
• 比差測量 |
|
• 相位（角差）測量 |
• 相位（角差）測量 |
|
• 極性判斷 |
• 交流耐壓測試 |
|
• 一次通流測試 |
• 二次負荷測試 |
|
• 交流耐壓測試 |
• 二次繞組測試 |
|
• 二次負荷測試 |
• 鐵心退磁 |
|
•二次繞組測試 |
|
|
• 鐵心退磁 |
|
五. 測試儀主要技術參數：
|
項 目 |
參 數 |
|
|
工作電源 |
AC220V±10% 、50Hz |
|
|
設備輸出 |
0～1000Vrms， 5Arms（20A峰值） 注：0～5A為真實值，大于5A～20A為計算值 |
|
|
大電流輸出 |
0～600A |
|
|
勵磁精度 |
≤0.5%（0.2%*讀數+0.3%*量程） |
|
|
二次繞組 電阻測量 |
范圍 |
0.1～300Ω |
|
精度 |
≤0.5%（0.2%*讀數+0.3%*量程） |
|
|
二次實際 負荷測量 |
范圍 |
5～500VA |
|
精度 |
≤0.5%（0.2%*讀數+0.3%*量程）±0.1VA |
|
|
相位測量 （角差） |
精度 |
4min |
|
分辨率 |
0.1min |
|
|
比差 |
精度 |
0.05% |
|
CT 變比測量 |
范圍 |
≤25000A/5A（5000A/1A） |
|
精度 |
≤0.5% |
|
|
PT 變比測量 |
范圍 |
≤500KV |
|
精度 |
≤0.5% |
|
|
工作環境 |
溫度：－10℃ ～ 40℃，濕度：≤90%，海拔高度：≤1000m |
|
|
尺寸、重量 |
尺寸：410mm × 260mm × 340mm ， 重量：≤22Kg |
|
武漢華電科儀電氣有限公司是成立于2011年，自成立之初，一直致力于伏安特性綜合測試儀設計，研發，生產，銷售以及服務，是一家優質的生產廠家。
HKHG-A 伏安特性綜合測試儀報價
HKHG-A 伏安特性綜合測試儀是我公司自主的研發產品，您可以直接點擊右側的咨詢按鈕進行咨詢，也可以給我們留言，或者撥打客服電話：027-88933327 88933290 或 13163274270（售后服務）
