一、概述：
YD系列油浸式試驗變壓器是根據機電部《試驗變壓器》標準在原同類產品基礎上經過大量改進后而生產的，YD（JZ）系列輕型交直流高壓試驗變壓器是在YDJ系列試驗變壓器的基礎上按照國家標準《JB∕T 9641-1999》經過改進后而生產的一種新型產品。特別適用于電力系統、工礦企業、科研部門等對各種高壓電氣設備、電器元件、絕緣材料進行工頻或直流高壓下的絕緣強度試驗。是高壓試驗中必不可少的重要設備。

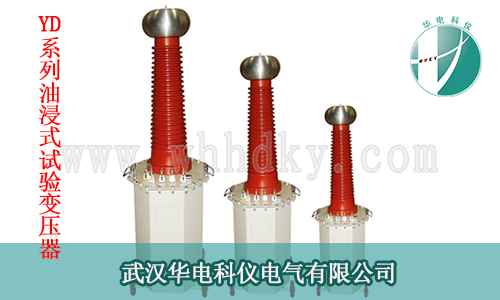

下面是我公司生產的YD系列油浸式試驗變壓器的圖片：
二、產品關鍵字：
油浸式試驗變壓器、變壓器、交直流試驗變壓器、油試驗變
三、采用標準：
DL/T 848.2-2004 《高壓試驗裝置通用技術條件第2部分:工頻高壓試驗裝置》
DL/T 848.3-2004 《高壓試驗裝置通用技術條件第3部分:無局放試驗變壓器》
DL/T 474.4-2006 《現場絕緣試驗實施導則 第4部分:交流耐壓試驗》
DL/T 596-2005 《電力設備預防性試驗規程》
GB1094.1-GB1094.6-96 《外殼防護等級》
GB2900 《電工名詞術語》
GB/T16927.1~2-1997 《高電壓試驗技術》
GB4793-1984 《電子測量儀器安全要求》
GB191 《包裝貯運標志》
GB/T.311-1997 《高壓輸變電設備的絕緣與配合》
四、儀器特點：
1.本系列產品鐵芯為單相芯式，采用優質冷軋取向硅鋼片疊制而成，緊固方式采用鋼材作夾件。
2.高壓線圈為圓筒多層塔式，由優質聚酯漆包線及高耐壓值絕緣材料繞制而成。
3.低壓線圈在外,儀表線圈為一獨立繞組，一般情況下為100V。
4.殼體為八角形，10kVA以上的試驗變壓器裝有可移動的鐵輪。具有重量輕、體積小、移動方便、性能優越等特點。
5.YD系列油浸式試驗變壓器為單相變壓器，用工頻220V或380V電源接入操作箱（臺），經操作箱內自耦調壓器調節至0-200V或0-400V電壓輸出至試驗變壓器的初組繞組，根據電磁感應原理，在試驗變壓器高壓繞組可獲得試驗所需的高電壓。
6.本系列產品具有體積小、重量輕、結構緊湊、功能齊全、通用性強和使用方便等特點。
五、主要技術參數：
表1. YD（JZ）系列輕型交直流試驗變壓器
|
型 號 |
容量 (kVA) |
高壓電壓（kV） |
高壓電流（mA） |
低壓輸入 |
變比 |
溫升℃ (30分鐘) |
|||
|
AC |
DC |
AC |
DC |
電壓(V） |
電（A） |
高/儀 |
|||
|
YD（J Z）-1.5/50 |
1.5 |
50 |
70 |
30 |
15 |
200 |
7.5 |
500 |
10 |
|
YD（J Z）-3/50 |
3 |
50 |
70 |
60 |
15 |
200 |
15 |
500 |
10 |
|
YD（J Z）-5/50 |
5 |
50 |
70 |
100 |
15 |
200 |
25 |
500 |
10 |
|
YD（J Z）-10/50 |
10 |
50 |
70 |
200 |
50 |
200 |
50 |
500 |
10 |
|
YD（J Z）-20/50 |
20 |
50 |
70 |
400 |
100 |
400 |
53 |
500 |
10 |
|
YD（J Z）-30/50 |
30 |
50 |
70 |
600 |
100 |
400 |
79 |
500 |
10 |
|
YD（J Z）-40/50 |
40 |
50 |
70 |
800 |
105 |
400 |
105 |
500 |
10 |
|
YD（J Z）-50/50 |
50 |
50 |
70 |
1000 |
100 |
400 |
132 |
500 |
10 |
|
YD（J Z）-10/100 |
10 |
100 |
140 |
100 |
50 |
200 |
50 |
1000 |
10 |
|
YD（J Z）-20/100 |
20 |
100 |
140 |
200 |
100 |
400 |
53 |
1000 |
10 |
|
YD（J Z）-30/100 |
30 |
100 |
140 |
300 |
100 |
400 |
79 |
1000 |
10 |
|
YD（J Z）-40/100 |
40 |
100 |
140 |
400 |
100 |
400 |
105 |
1000 |
10 |
|
YD（J Z）-50/100 |
50 |
100 |
140 |
500 |
100 |
400 |
132 |
1000 |
10 |
|
YD（J Z）-20/150 |
20 |
150 |
210 |
133 |
100 |
400 |
53 |
1500 |
10 |
|
YD（J Z）-30/150 |
30 |
150 |
210 |
200 |
100 |
400 |
79 |
1500 |
10 |
|
YD（J Z）-40/150 |
40 |
150 |
210 |
267 |
100 |
400 |
105 |
1500 |
10 |
|
YD（J Z）-50/150 |
50 |
150 |
210 |
333 |
100 |
400 |
132 |
1500 |
10 |
|
YD（J Z）-100/150 |
100 |
150 |
210 |
667 |
150 |
400 |
263 |
1500 |
10 |
表2.YD系列輕型交流試驗變壓器
|
型 號 |
容量 (kVA) |
高壓電壓 （kV） |
高壓電流 （mA)） |
低壓輸入 |
變比 (高/儀) |
溫升℃ (30分鐘) |
|
|
電壓(V) |
電流(A) |
||||||
|
YD-1.5/50 |
1.5 |
50 |
30 |
200 |
7.5 |
500 |
10 |
|
YD-3/50 |
3 |
50 |
60 |
200 |
15 |
500 |
10 |
|
YD-5/50 |
5 |
50 |
100 |
200 |
25 |
500 |
10 |
|
YD-10/50 |
10 |
50 |
200 |
200 |
50 |
500 |
10 |
|
YD-20/50 |
20 |
50 |
400 |
400 |
53 |
500 |
10 |
|
YD-30/50 |
30 |
50 |
600 |
400 |
79 |
500 |
10 |
|
YD-50/50 |
50 |
50 |
1000 |
400 |
12 |
500 |
10 |
|
YD-5/100 |
5 |
100 |
50 |
200 |
25 |
1000 |
10 |
|
YD-10/100 |
10 |
100 |
100 |
200 |
50 |
1000 |
10 |
|
YD-20/100 |
20 |
100 |
200 |
400 |
53 |
1000 |
10 |
|
YD-30/100 |
30 |
100 |
300 |
400 |
79 |
1000 |
10 |
|
YD-50/100 |
50 |
100 |
500 |
400 |
132 |
1000 |
10 |
|
YD-20/150 |
20 |
150 |
133 |
400 |
53 |
1500 |
10 |
|
YD-30/150 |
30 |
150 |
200 |
400 |
80 |
1500 |
10 |
|
YD-50/150 |
50 |
150 |
333 |
400 |
132 |
1500 |
10 |
|
YD-100/150 |
100 |
150 |
667 |
400 |
263 |
1500 |
10 |
|
YD- 50/200 |
50 |
200 |
250 |
400 |
132 |
2000 |
10 |
|
YD-100/200 |
100 |
200 |
500 |
400 |
263 |
2000 |
10 |
|
YD-150/200 |
150 |
200 |
750 |
400 |
395 |
2000 |
10 |
|
YD-200/200 |
200 |
200 |
1000 |
400 |
526 |
2000 |
10 |
|
YD-300/200 |
300 |
200 |
1500 |
400 |
790 |
2000 |
10 |
|
YD-50/300 |
50 |
300 |
170 |
400 |
132 |
3000 |
10 |
|
YD-100/300 |
100 |
300 |
333 |
400 |
263 |
3000 |
10 |
|
YD-150/300 |
150 |
300 |
500 |
400 |
395 |
3000 |
10 |
|
YD-200/300 |
200 |
300 |
667 |
400 |
526 |
3000 |
10 |
|
YD- 300/300 |
300 |
300 |
3000 |
400 |
790 |
3000 |
10 |
