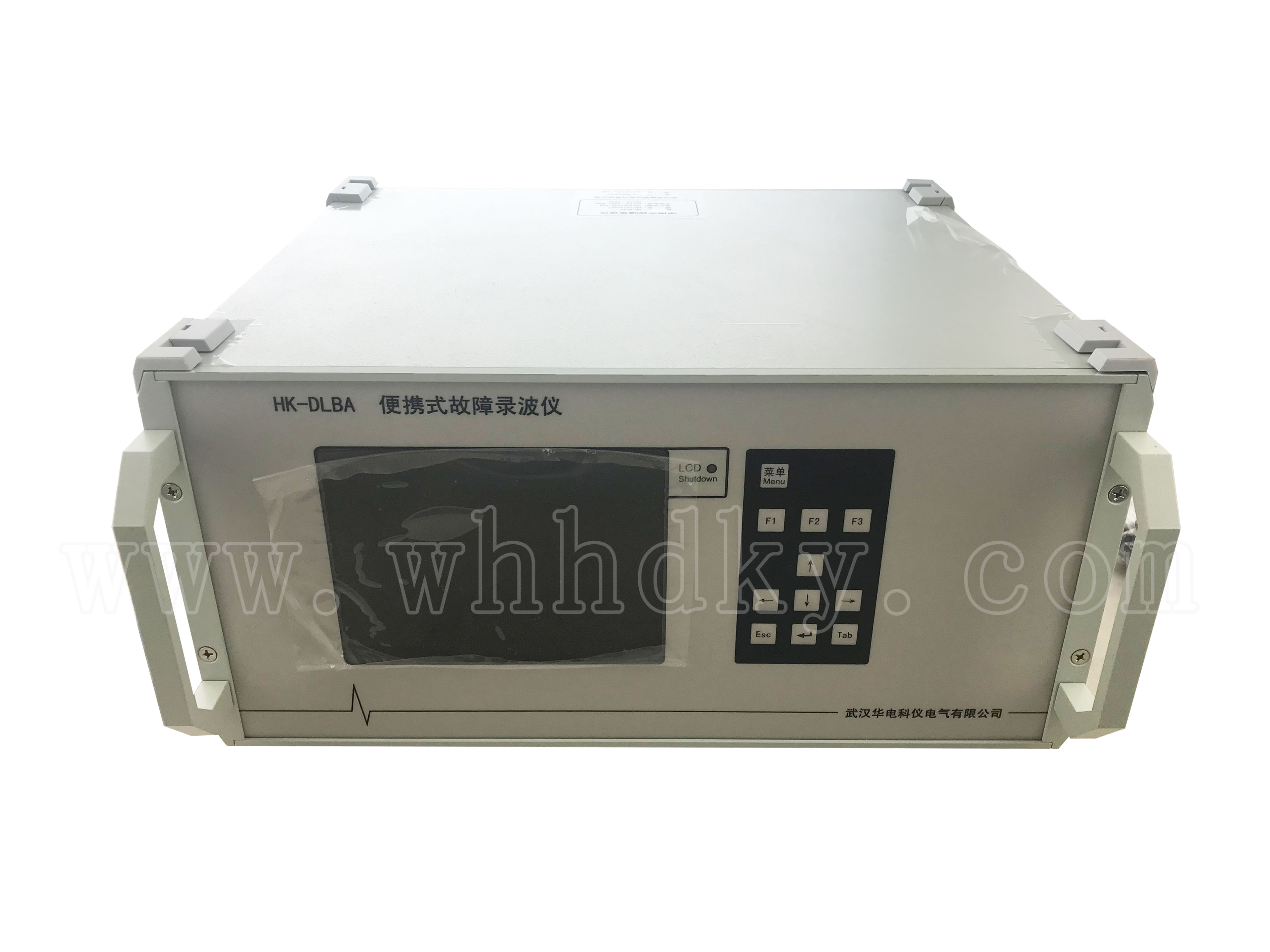

HK-DLBA 便攜式故障錄波儀

設備名稱：便攜式錄波儀型號：HK-DLBA數量：1臺套生產廠家：武漢華電科儀電氣有限公司

說明書下載

鑒定證書

購買與技術支持

咨詢熱線：027-88933327

產品概述

       HK-DLBA 便攜式故障錄波儀產品概述
       HK-DLBA便攜式故障錄波儀，是以DSP、嵌入式操作系統為核心，采用三層體系結構，實現了數據采集、處理、傳輸、存儲功能的便攜式裝置。
基于DSP的先進數據處理能力，錄波儀實現全數字模擬信號濾波，可以根據用戶需要，靈活地采用不同的采樣頻率，最高為100K/S，可用于暫態電氣信號的錄制分析。
采用先進工控內核，結合嵌入式操作系統，高效、可靠地實現數據高級處理、傳輸、存儲、顯示功能。
錄波儀提供上位機軟件包，可安裝于基于Windows操作系統的計算機，如筆記本電腦、工程師站、DCS主機等。上位機通過現場總線或局域網與錄波儀連接，實現遠程控制、數據共享、電氣試驗等功能。錄波儀主要功能包括：
  故障錄波：按用戶預先定義的故障判據，錄波儀實時監測被測信號，并在出現故障時，啟動波形錄制，同時通知上位機，錄制的數據保存在永久存儲器上，掉電不失。此功能可用于電力系統或其他關鍵設備的運行監測，用于故障診斷、排除故障。
實時監測：錄波儀接入了16路開關量、18路模擬量。錄波儀實時計算模擬量有效值，計算量值（頻率、有功、無功、零序、負序等），并可實時計算諧波（同時計算3路，最高21次）、矢量圖（最多4組，每組最多包括6個模擬量）。所有以上數據，包括開關量狀態、模擬量波形都可以實時顯示。有效值、開關量可以實時傳輸給上位機。
3天歷史曲線：錄波儀可以以每秒一點的頻率，記錄16路開關量和8個模擬量（任選、包括計算量），總計3天，循環記錄，用以描述被測信號的長期趨勢。錄制的數據掉電不失。
發電機總啟動電氣試驗：錄波儀可以方便實現任意二組參量的X-Y特性試驗，可做曲線擬合。也可以替代振子示波器，錄制任選的模擬量有效值。功能覆蓋發電機空載試驗、短路試驗等，以及勵磁調解器階躍試驗、滅磁試驗、零起升壓試驗等。錄波儀進行電氣試驗，可提高試驗效率、測量精度和數據處理能力，實現電氣試驗的自動化。
錄波儀可用于電力系統或其他行業的關鍵設備的在線監測；也可作為便攜式儀器，用于各種工業設備的故障的監錄、分析；或利用其數據處理計算能力，作為數據源，向其他系統提供實時數據。

功能特點

u 電氣隔離18路模擬量、16路開關量同步采樣

輸入信號處理通道全部采用電氣隔離，隔離耐壓3000VDC。

u 靈活的采樣頻率

錄波儀允許選擇從 10K/s 到 100K/s 的多種采樣頻率，以滿足不同應用需要。最高采樣頻率為100K/s（2路模擬通道、16路開關通道），當18路模擬量、16路開關量全部打開時，錄波儀的采樣頻率為10K/s。

u 實時有效值計算

錄波儀對模擬通道進行無延遲的有效值計算。交流量RMS每10ms生成一點。

u 實時派生量計算

用戶可以定義最多達24個派生量，包括頻率、有功、無功等多個類型。錄波儀進行無延遲的派生量計算。

u 對接入通道、派生量實時監視，多種故障啟動方式

在任何運行狀態下，錄波儀都根據用戶設置的啟動量、啟動方式、啟動值，實時監視接入量，一旦滿足啟動判據，即按用戶設置格式記錄波形。故障記錄文件存儲容量為2GB。如果連接了上位機（PC機），錄波儀即時通知上位機。

u 發電機總啟動電氣試驗功能

連接PC機，錄波儀可以進行發電機總啟動電氣試驗，包括發電機、勵磁機的短路、空載試驗，勵磁調節器特性試驗等。

u 實時監測

實時諧波分析、實時波形顯示、矢量圖畫面。

u 6.4＂TTF顯示屏

分辨率為640*480

u 串行口通訊RS-232C

可以定制為半雙工時序，可通過RS232/485轉換器接入RS-485總線。

u 10/100Mbps局域網接口

錄波儀具備1個局域網接口，可以直接連接PC機，也可接入局域網。

u PC軟件

PC軟件運行于Windows平臺，通過串行口或網絡接口連接。提供實時監視、參數設置、數據分析、發電機總啟動電氣試驗等功能。

詳細參數

1. 18路同步采樣模擬通道

u 模擬通道A/D分辨率： 16位

u 有效值準確度： 0.2%

錄波儀裝有6個模擬信號處理模塊，每個模塊由3路模擬通道組成。

模塊種類：

型號	第1通道	第2通道	第3通道
PMRC1001	AC150V	AC150V	AC150V
PMRC1002	AC10A	AC10A	AC10A
PMRC1003	DC±2000V	DC±500V	DC±100mV
PMRC1004	DC±10V	DC±10V	DC±10V
PMRC1005	DC4-20mA	DC4-20mA	DC4-20mA
PMRC1006	AC150V	AC150V	AC500V
PMRC1007	AC10A	AC10A	AC100A 電流鉗
PMRC1008	AC500V	AC500V	AC500V
PMRC1009	AC100A 電流鉗	AC100A 電流鉗	AC100A 電流鉗
PMRC1010	AC10A 電流鉗	AC10A 電流鉗	AC10A 電流鉗
PMRC1011	轉速信號(1:1/1:60)	DC±2000V	DC±100mV
PMRC1012	轉速信號(1:1/1:60)	DC±100V	DC4-20mA
PMRC1013	DC±100V	DC±100V	DC±100V

輸入特性：

信號類型	輸入阻抗
AC150V	> 80kΩ
AC500V	> 300kΩ
AC10A	< 0.05Ω
DC±2000V	> 2.0MΩ
DC±500V	> 500kΩ
DC±100V	> 100kΩ
DC100mV	> 8kΩ
轉速信號(1:1/1:60)	> 300kΩ(50Hz)
DC±10V	> 15kΩ
DC4-20mA	120Ω

6個模塊的種類配置、量程，可根據用戶要求調整，或可根據用戶要求提供其他種類模塊。

2. 16路同步采樣開關量通道

標配為外接無源節點，通道內部輸出+24V�？筛鶕�(jù)用戶要求配置為各種電壓范圍的有源節點。

3. 24路實時派生量

錄波儀最多可設置24路派生量，各類型的準確度如下表所示。派生量的具體種類、算法請參見“3.4 派生量”。

類型	準確度	備注
頻率	±0.02Hz
有功功率	0.5%	cosφ1.0–0.5 電壓＞50% 電流＞10%
無功功率	0.5%	sinφ1.0–0.5 電壓＞50% 電流＞10%
功率因數	1.0%
正序	1.0%
負序	1.0%
零序	1.0%
兩相負序	1.0%
相角差	±0.3°
實測功角	±0.3°
兩矢量差	0.5%
兩矢量和	0.5%
線路功角	±0.3°
交流阻抗	0.5%
同期壓差	1.0%
計算功角	±1.5°
標量和		由引用參量決定
標量差		由引用參量決定
一次函數		由引用參量決定

4. 同步采樣頻率

采樣通道數與最高可選采樣頻率的關系如下：

模擬通道數	開關通道數	最高采樣頻率
18	16	10K/s
10	16	20K/s
4	16	50K/s
2	16	100K/s

5. 故障啟動方式

模擬量：突變、過量、欠量

開關量：變位（閉合、斷開）

6. 故障記錄容量

1GB

7. 通訊

串行口：1個RS-232C端口，最大通訊波特率115200bps。使用專用串口通訊電纜（5芯）

網絡：1個10/100Mbps 802.3u接口

8. 顯示屏

6.4” 262144色TTF顯示屏。

分辨率：640×480

9. 機箱尺寸

448 (寬) ×178(高)×318(深)

10. 重量

14kG(含鋁合金包裝箱)

11. 工作電源

AC220V±15% 50Hz±0.5Hz；DC220V±15%
